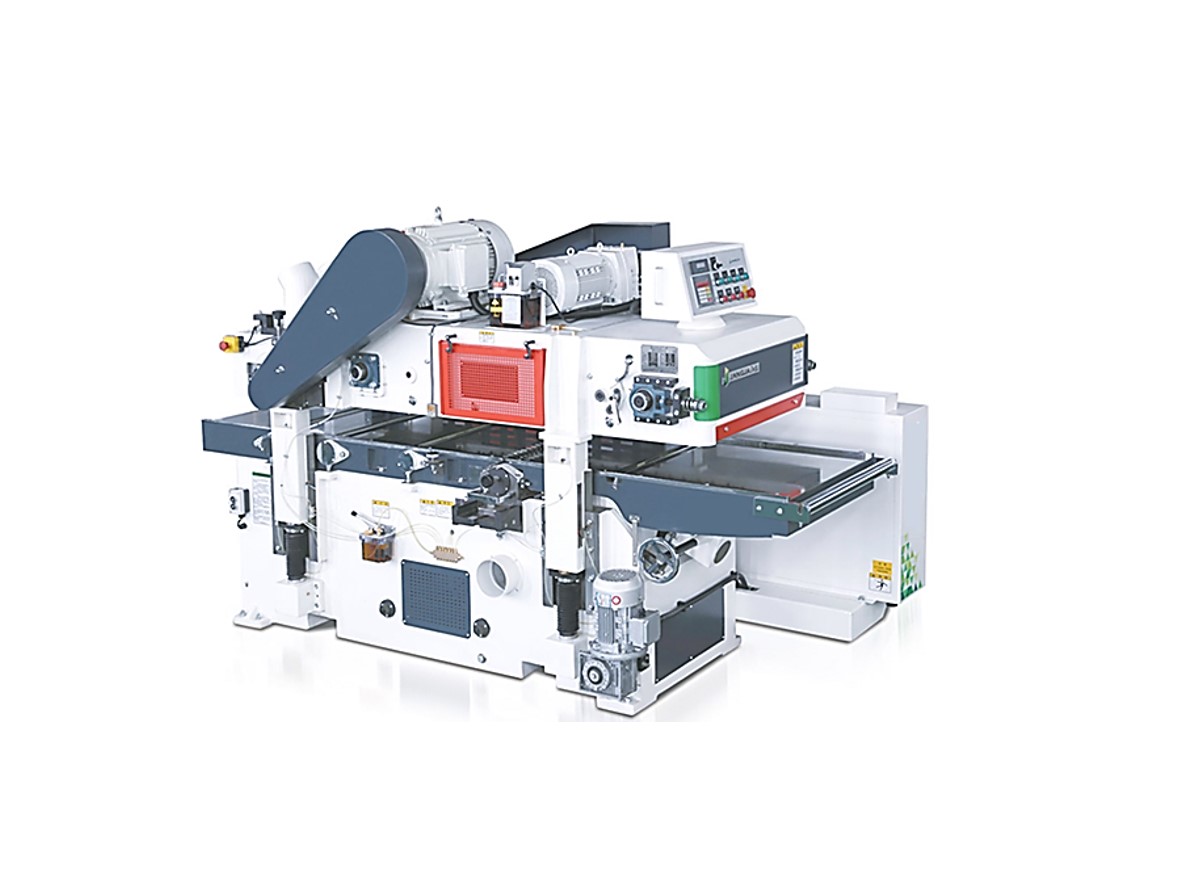

Строгальные двухсторонние станки JANGJA серии VM
Модели серии
Особенности модели Серия VM
-
Массивная виброустойчивая станина
-
Ширина обработки до 630 мм
-
Толщина обработки до 170 мм
-
ПРОГРАММАТОР толщины детали с точностью 0.1 мм
-
Плавная регулировка скорости подачи до 30 м/мин
-
Конвейер подачи с подпружиненными пальцами
-
Секционный ролик подачи
-
Автоматическая система смазки
-
Стандартная версия станков VM оснащена 4-х ножевыми валами под стандартные строгальные ножи толщиной 3-4 мм.
-
Станки с обозначением «Н» оснащены шейперными ножевыми валами с ножами 15х15х2,5 мм, которые имеют 4-х стороннюю заточку.
-
Станки с обозначением «РН» оснащены усиленными шейперными ножевыми валами c ножами 30х12х1,5 мм, которые имеют 2-х стороннюю заточку и повышенный ресурс из-за специальной конструкции вала.
Товар в наличии
Модели серии
Особенности модели Серия VM
-
Массивная виброустойчивая станина
-
Ширина обработки до 630 мм
-
Толщина обработки до 170 мм
-
ПРОГРАММАТОР толщины детали с точностью 0.1 мм
-
Плавная регулировка скорости подачи до 30 м/мин
-
Конвейер подачи с подпружиненными пальцами
-
Секционный ролик подачи
-
Автоматическая система смазки
-
Стандартная версия станков VM оснащена 4-х ножевыми валами под стандартные строгальные ножи толщиной 3-4 мм.
-
Станки с обозначением «Н» оснащены шейперными ножевыми валами с ножами 15х15х2,5 мм, которые имеют 4-х стороннюю заточку.
-
Станки с обозначением «РН» оснащены усиленными шейперными ножевыми валами c ножами 30х12х1,5 мм, которые имеют 2-х стороннюю заточку и повышенный ресурс из-за специальной конструкции вала.
Связь с ведущим специалистом:
8 800 707 74 77Товар в наличии
Модель
Серия VM
Особенности модели Серия VM
-
Массивная виброустойчивая станина
-
Ширина обработки до 630 мм
-
Толщина обработки до 170 мм
-
ПРОГРАММАТОР толщины детали с точностью 0.1 мм
-
Плавная регулировка скорости подачи до 30 м/мин
-
Конвейер подачи с подпружиненными пальцами
-
Секционный ролик подачи
-
Автоматическая система смазки
-
Стандартная версия станков VM оснащена 4-х ножевыми валами под стандартные строгальные ножи толщиной 3-4 мм.
-
Станки с обозначением «Н» оснащены шейперными ножевыми валами с ножами 15х15х2,5 мм, которые имеют 4-х стороннюю заточку.
-
Станки с обозначением «РН» оснащены усиленными шейперными ножевыми валами c ножами 30х12х1,5 мм, которые имеют 2-х стороннюю заточку и повышенный ресурс из-за специальной конструкции вала.
НАЗНАЧЕНИЕ
Предназначены для чистового плоскостного двустороннего строгания изделий из древесины на заданный размер по толщине. Обработка производится ножевыми валами одновременно с двух сторон.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются на предприятиях и цехах по производству клееного щита, дверей и мебели из массива, деревянного домостроения и т.д.

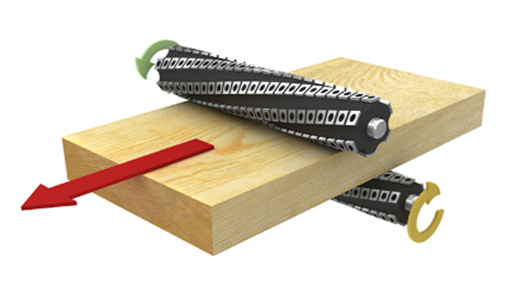

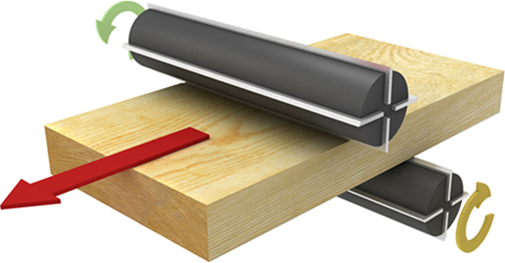

СХЕМЫ ОБРАБОТКИ
|
|
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
|
|
|
Конструктивные преимущества
 |

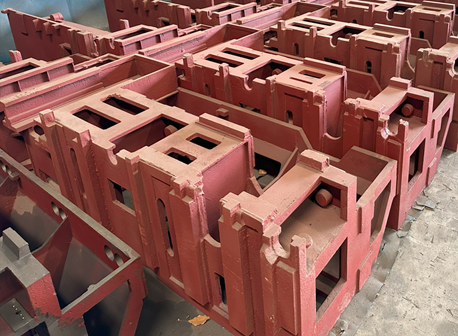

МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
  |

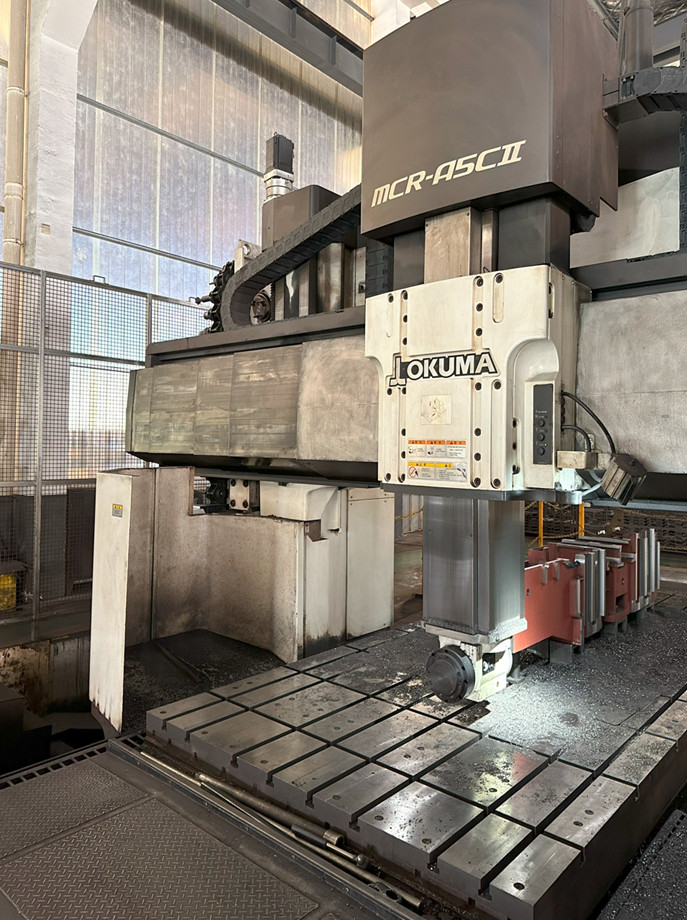

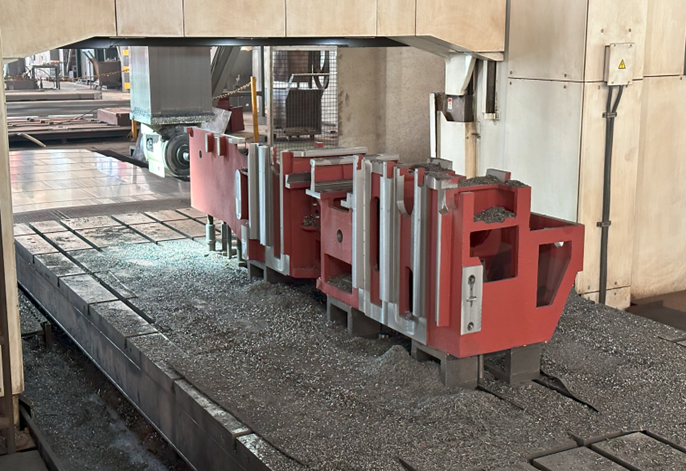

ОБРАБОТКА СТАНИНЫПроходит точную механическую обработку за один установ на высокоточных Обрабатывающих центрах японского концерна OKUMA, который начал свою историю в 1898 году, и в настоящее время является признанным лидером в мире по производству такого рода оборудования. |
 |

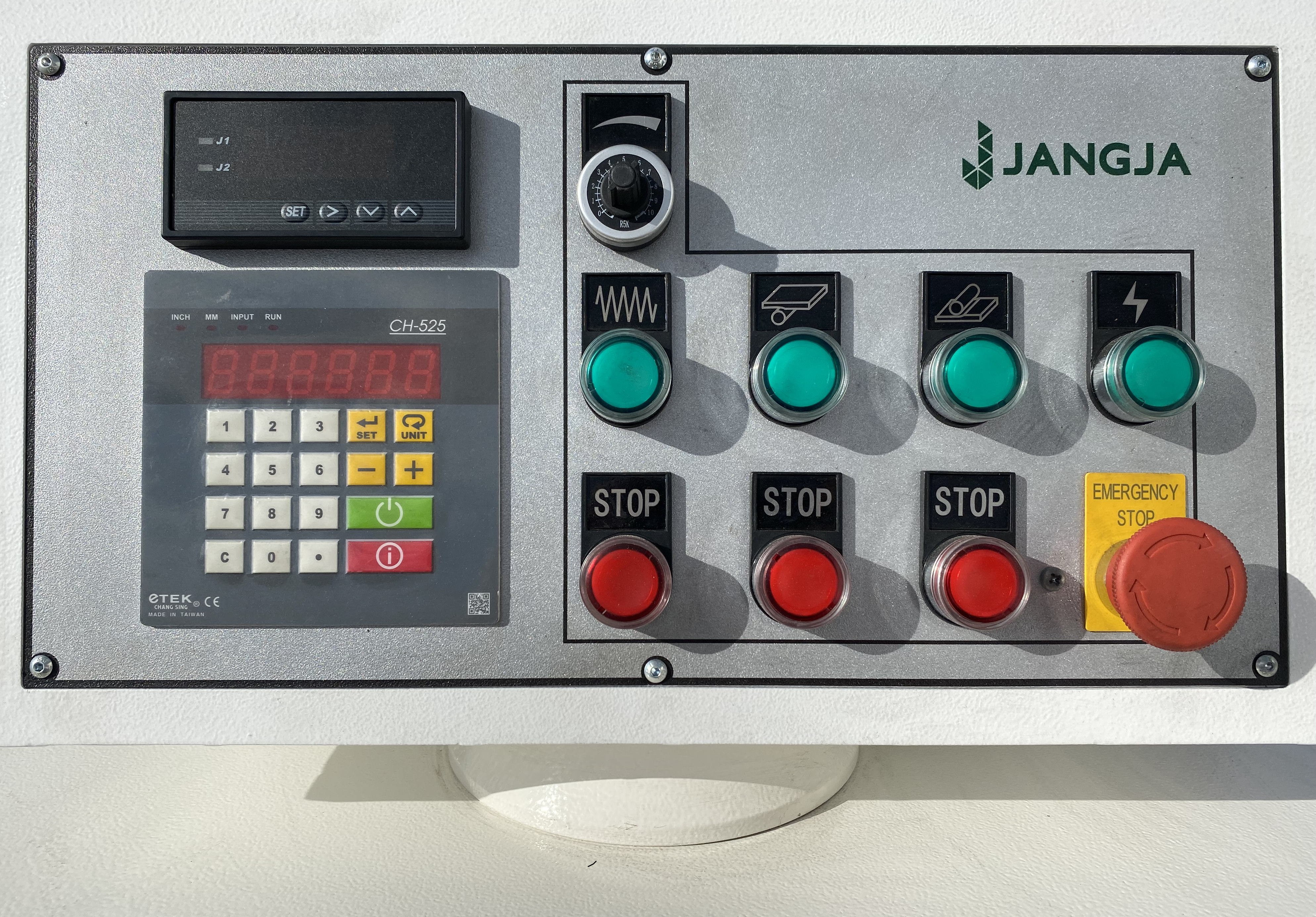

ЭРГОНОМИЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯМодели оснащены удобной для оператора панелью управления с ПРОГРАММАТОРОМ толщины детали, а также регулятором скорости подачи. |
 |

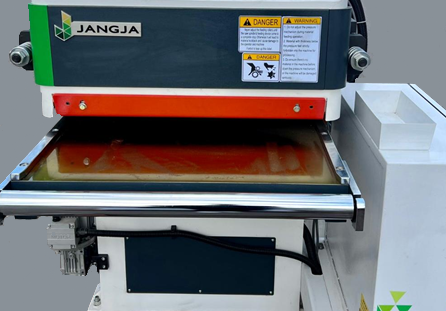

ПОДАЮЩИЙ И ПРИНИМАЮЩИЙ СТОЛЫПодающий и принимающий столы имеют фрезерованную поверхность с износостойким покрытием, что обеспечивает меньшее налипание смолы при строгании сырой древесины, а также устойчивость к абразивному истиранию. Также подающий стол оснащен не приводным роликом на входе для облегчения подачи крупногабаритных и массивных заготовок. |
 |

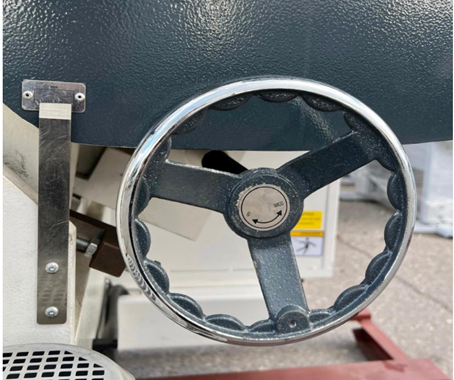

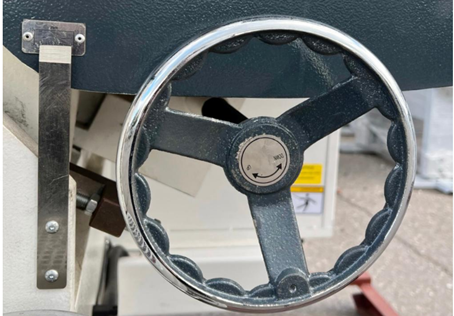

РЕГУЛИРОВКА НИЖНЕГО НОЖЕВОГО ВАЛАНижний ножевой вал имеет функцию фуганка и предназначен для получения ровной поверхности нижней плоскости детали (создание базы). Настройка съема производится электродвигателем либо с помощью ручного маховика по специальной шкале. |
 |

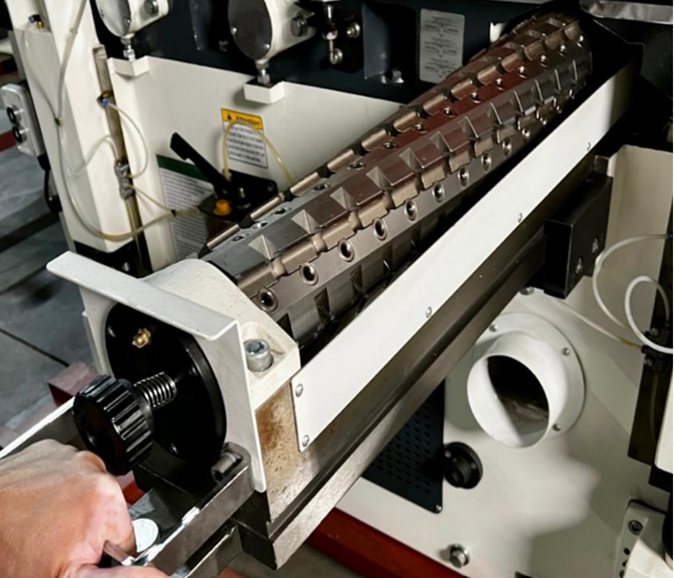

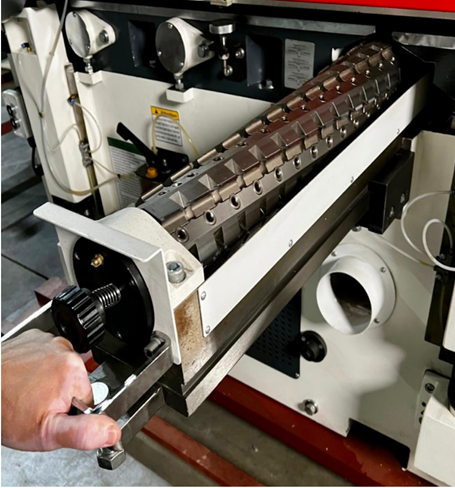

НАПРАВЛЯЮЩАЯ НИЖНЕГО НОЖЕВОГО ВАЛАНижний ножевой вал имеет специальную направляющую, по которой он может быть быстро извлечен для замены ножей. |
 |

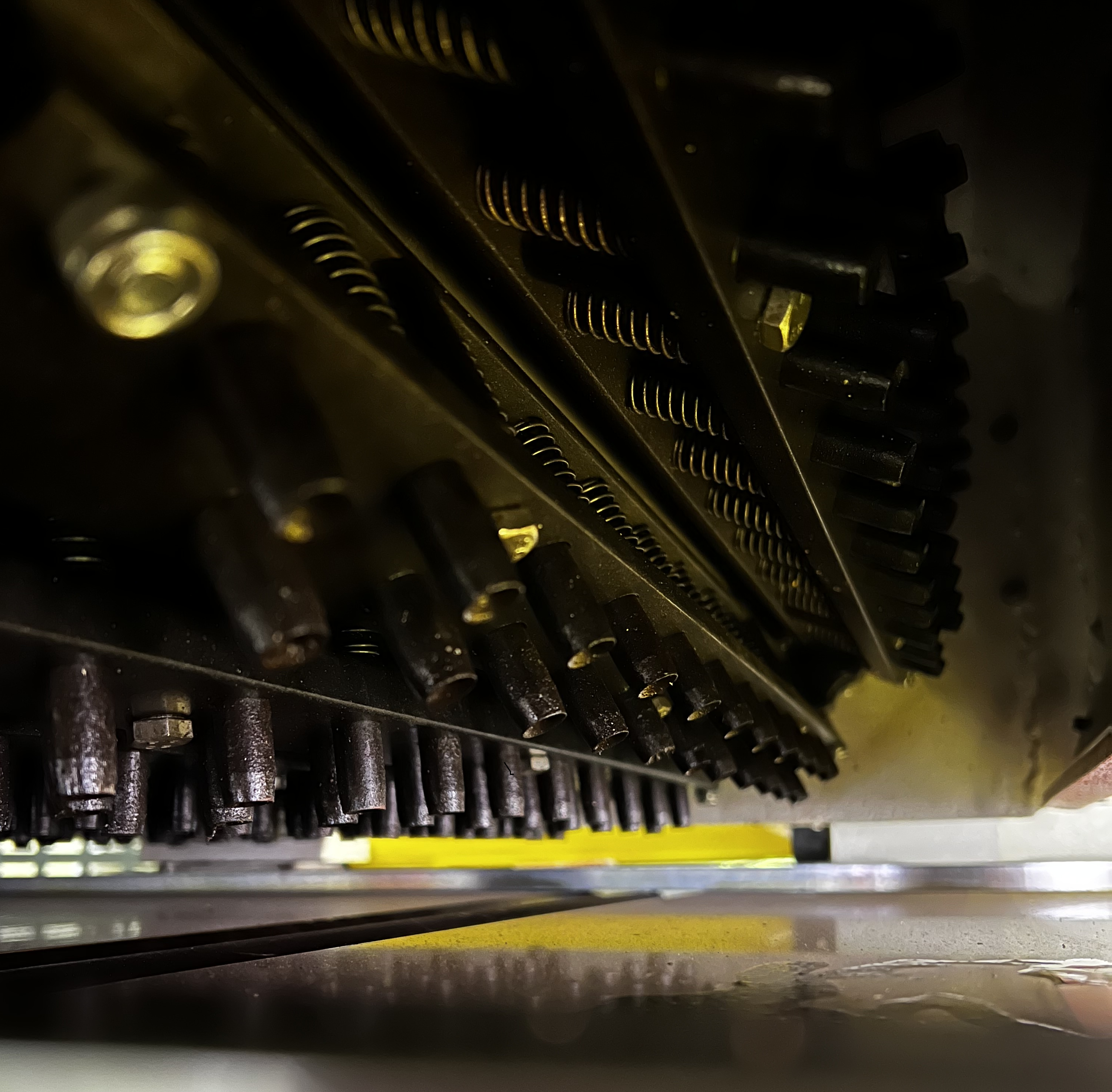

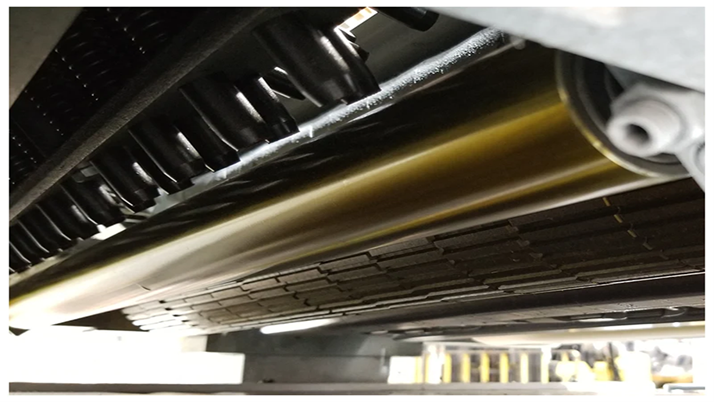

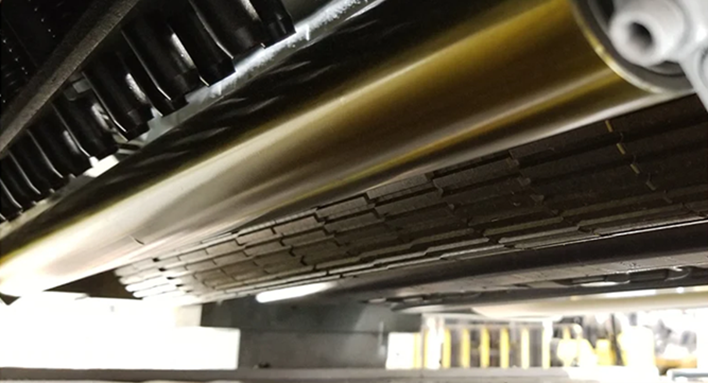

ПОДАЮЩИЙ КОНВЕЙЕРМеханизм подачи представляет собой металлическую конвейерную ленту с подпружиненными независимыми пальцами. Такая конструкция обеспечивает точечное прижатие заготовки с любым качеством поверхности, а также позволяет обрабатывать одновременно несколько заготовок имеющих разнотолщинность до 3 мм. |
 |
СЕКЦИОННЫЙ ПОДАЮЩИЙ РОЛИКПеред верхним ножевым валом установлен подающий секционный ролик, который позволяет обрабатывать несколько разнотолщинных заготовок. |
 |

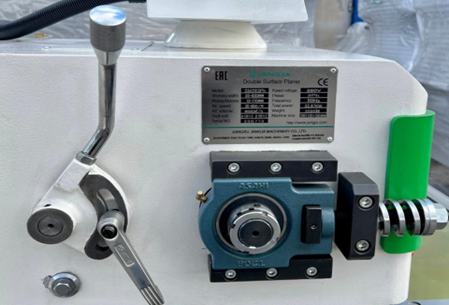

НАТЯЖЕНИЕ КОНВЕЙЕРНОЙ ЛЕНТЫНатяжитель с удобным доступом и адаптером для шприцевания подшипника обеспечивает бесперебойную работу конвейерной ленты. |
 |

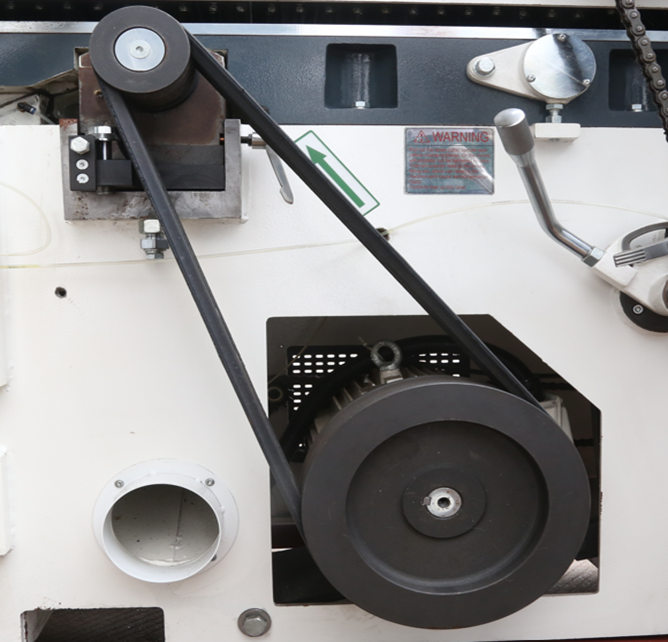

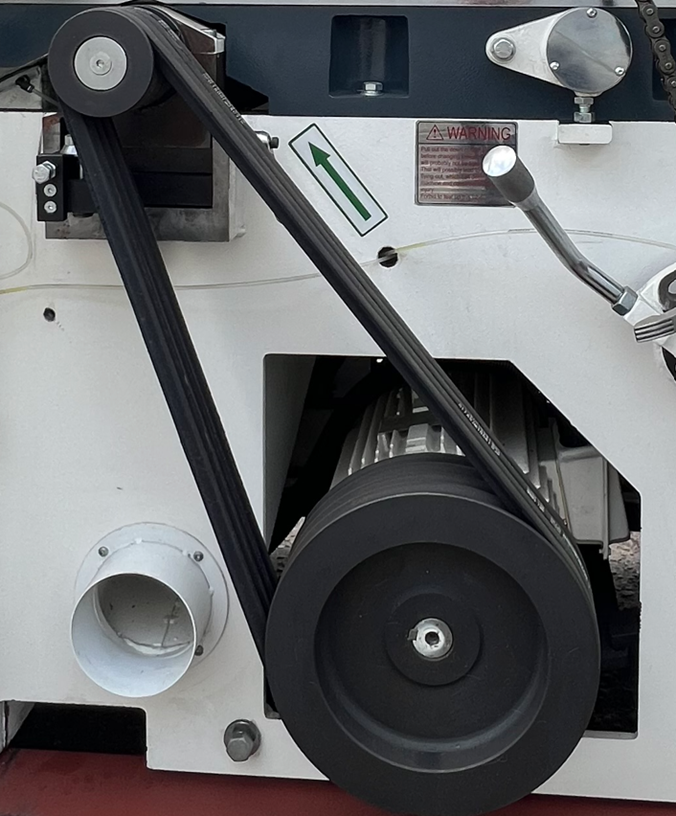

ПРИВОД НОЖЕВЫХ ВАЛОВПривод ножевых валов осуществляется с помощью 3-х ручьевой клиноременной передачи. |
 |

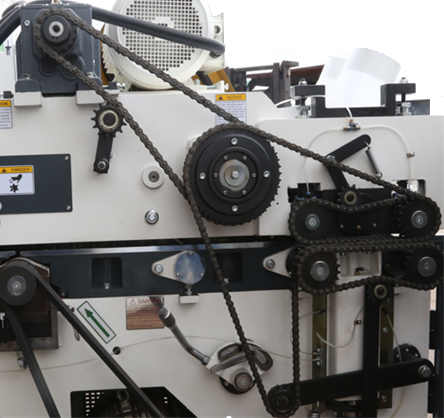

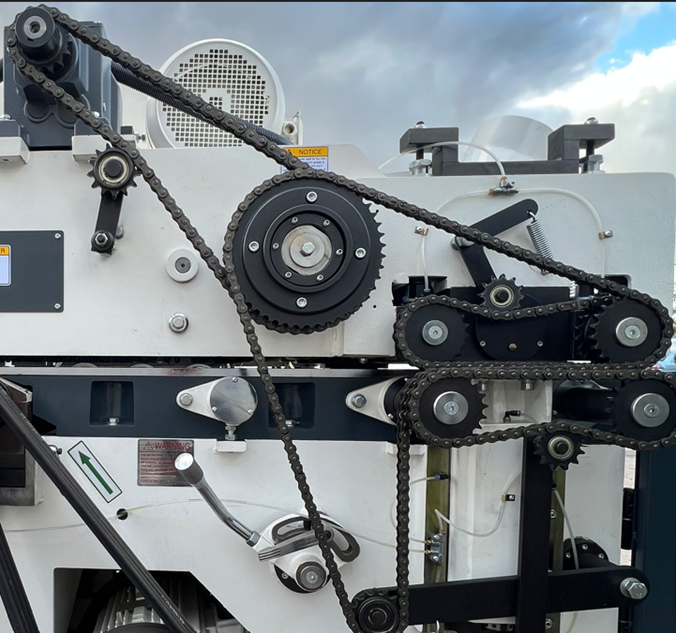

ПРИВОД ПОДАЮЩИХ АГРЕГАТОВПривод подающего транспортера, приводных роликов в столе и подающих роликов перед верхним ножевым валом осуществляется посредством массивной цепи от отдельного двигателя и имеет плавную регулировку скорости подачи инвертором. Узлы механизма подачи находятся сбоку станка и закрыты поворотным кожухом, что обеспечивает легкий и удобный доступ к ним для обслуживания. |
 |

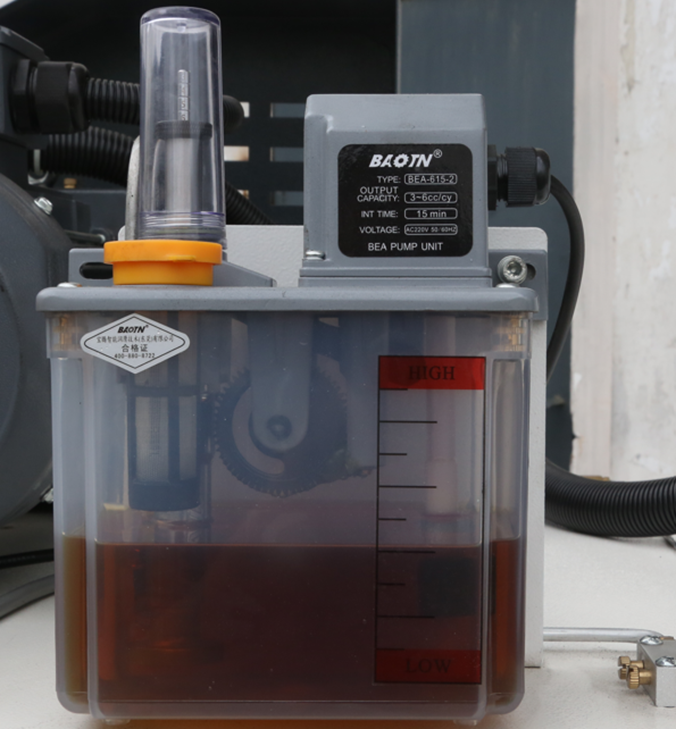

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИНа станке установлена автоматическая система смазки подающего конвейера и цепи. Смазка работает по установленному временному интервалу во время работы станка. |
 |

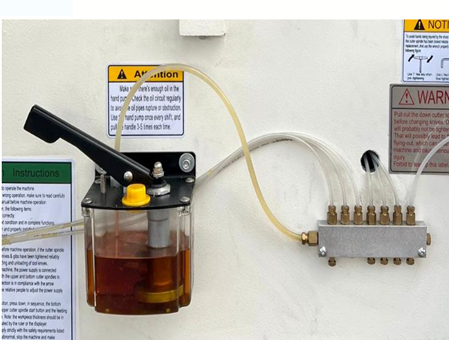

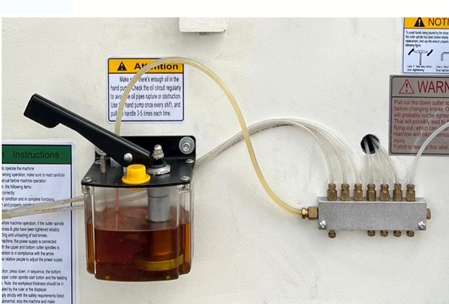

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИОбеспечивает смазку основных узлов и механизмов станка с помощью ручного насоса. Это существенно экономит время на обслуживание станка. |
 |

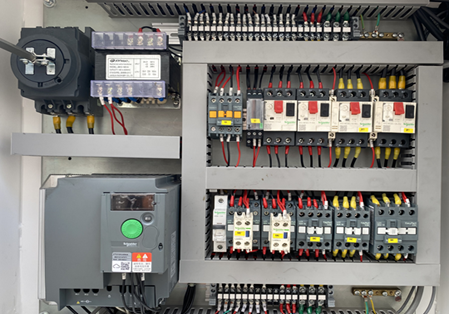

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫСтанки оснащены надёжными электрическими компонентами европейского производства Schneider Electric. |
|
МОДЕЛИ |
VM243 |
VM243H |
VM243PH |
VM263 |
VM263H |
VM263PH |
|
|
Ширина обработки, мм |
25-430 |
25-430 |
25-430 |
25-630 |
25-630 |
25-630 |
|
|
Толщина обработки, мм |
10-170 |
10-170 |
10-170 |
10-170 |
10-170 |
10-170 |
|
|
Минимальная длина заготовки, мм |
265 |
265 |
265 |
265 |
265 |
265 |
|
|
Максимальная толщина съема верхним валом, мм |
8 |
8 |
8 |
8 |
8 |
8 |
|
|
Максимальная толщина съема нижним валом, мм |
5 |
5 |
5 |
5 |
5 |
5 |
|
|
Диаметр ножевого вала, мм |
Ø 101 |
Ø 101 |
Ø 101 |
Ø101 |
Ø 101 |
Ø101 |
|
|
Скорость вращения шпинделя, об/мин |
4500 |
4500 |
4500 |
4500 |
4500 |
4500 |
|
|
Скорость подачи, м/мин |
4-30 |
4-30 |
4-30 |
4-30 |
4-30 |
4-30 |
|
|
Общая мощность двигателя, кВт |
16,37 |
16,37 |
16,37 |
22,87 |
22,87 |
22,87 |
|
|
Мощность двигателя верхнего вала, кВт |
7,5 (11) |
7,5 (11) |
7,5 (11) |
11 (15) |
11 (15) |
11 (15) |
|
|
Мощность двигателя нижнего вала, кВт |
5,5 (7,5) |
5,5 (7,5) |
5,5 (7,5) |
7,5 (11) |
7,5 (11) |
7,5 (11) |
|
|
Мощность двигатель подачи, кВт |
2,2 |
2,2 |
2,2 |
3 |
3 |
3 |
|
|
Мощность двигателя подъема стола, кВт |
0,37 |
0,37 |
0,37 |
0,37 |
0,37 |
0,37 |
|
|
Выход под аспирацию верхний, мм |
Ø 125 х 1 |
Ø 125 х 1 |
Ø 125 х 1 |
Ø 125 х 2 |
Ø 125 х 2 |
Ø 125 х 2 |
|
|
Выход под аспирацию нижний, мм |
Ø 155 х 1 |
Ø 155 х 1 |
Ø 155 х 1 |
Ø 155 х 2 |
Ø 155 х 2 |
Ø 155 х 2 |
|
|
Скорость потока, м/с |
30-40 |
30-40 |
30-40 |
30-40 |
30-40 |
30-40 |
|
|
Требуемая производительность аспирационной установки, м³/ч |
6000 |
6000 |
6000 |
8000 |
8000 |
8000 |
|
|
Габариты станка, мм |
2480х1070х 1920 |
2480х1070х 1920 |
2480х1070х 1920 |
2480х1070х 1920 |
2480х1070х 1920 |
2480х1070х 1920 |
|
|
Транспортные габариты, мм |
2500х1170 |
2500х1170 |
2500х1170 |
2500х1370 |
2500х1370 |
2500х1370 |
|
|
Масса, кг |
2200 |
2200 |
2200 |
2800 |
2800 |
2800 |
|
|
Особенности станков в серии:
Регулировка на толщину детали производится за счет электродвигателя с панели управления по измерительной шкале.

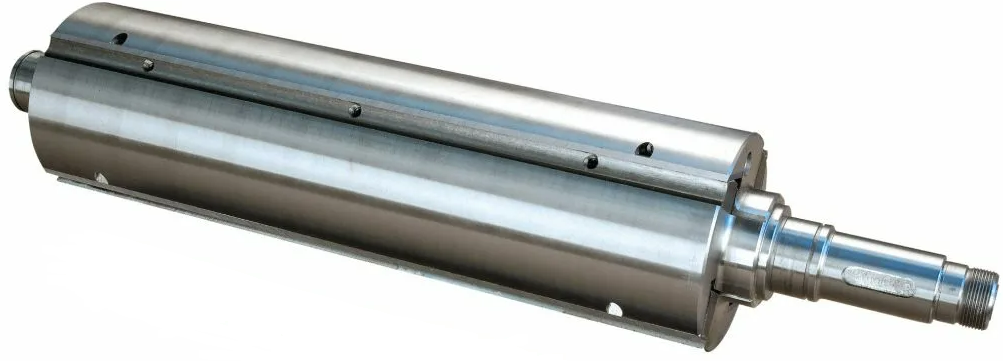

Стандартная версия станков VM оснащена 4-х ножевыми валами под стандартные строгальные ножи толщиной 3-4 мм.
Станки с обозначением «Н» оснащены шейперными ножевыми валами с ножами 15х15х2,5 мм, которые имеют 4-х стороннюю заточку. Данная ножевая конструкция позволяет снизить нагрузку на двигатель при работе, уменьшить шум и производить замену ножей без использования специальных приспособлений.
Станки с обозначением «РН» оснащены шейперными ножевыми валами с ножами 30х12х1,5 мм, которые имеют 2-х стороннюю заточку и повышенный ресурс из-за специальной конструкции вала. Данная ножевая конструкция позволяет снизить нагрузку на двигатель при работе, уменьшить шум и производить замену ножей без использования специальных приспособлений.
|

|
||||||
