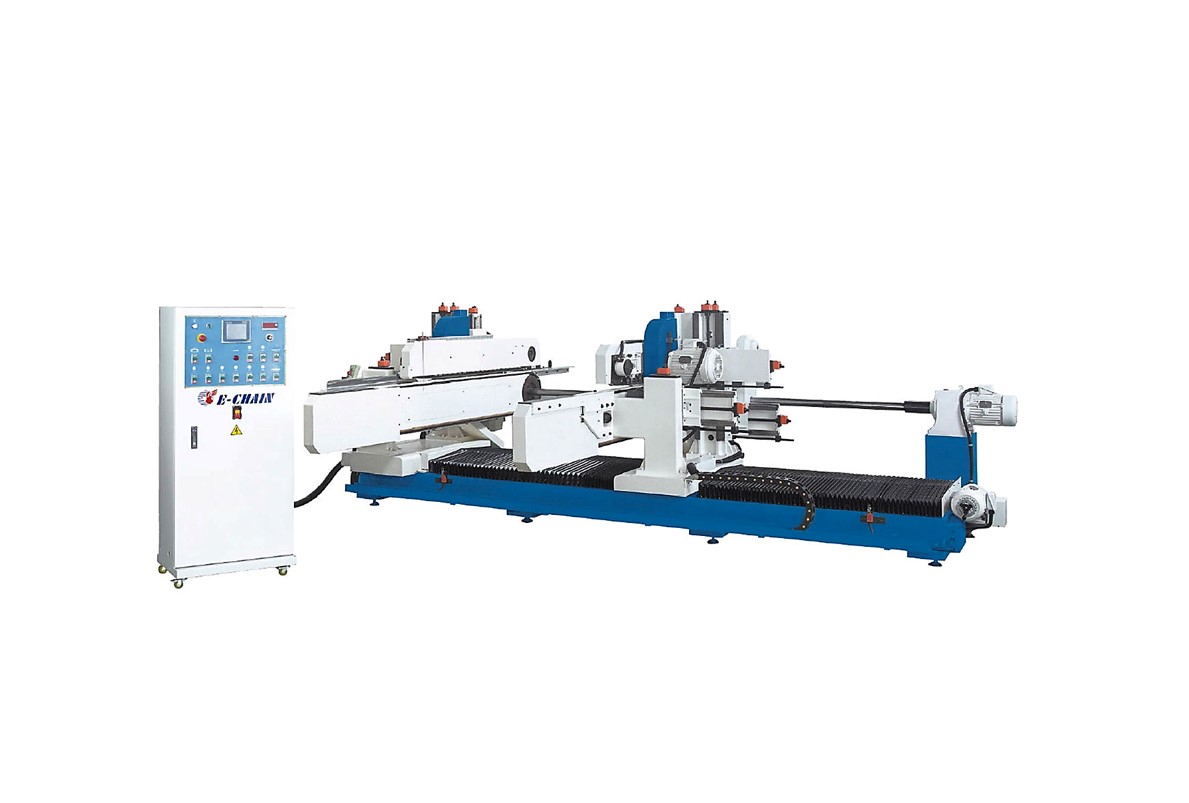

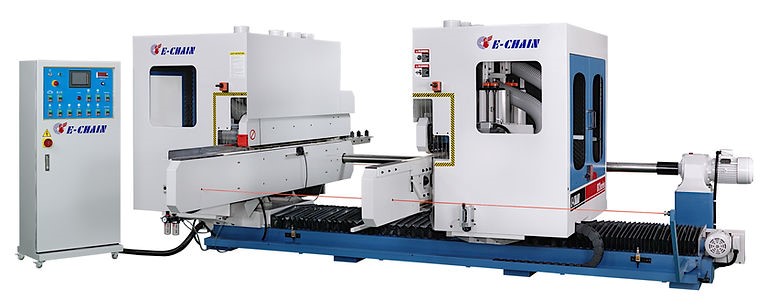

Двухсторонние шипорезные станки E-Chain серии S-Type. 6 шпинделей
Модели серии
Особенности модели
-
Массивная виброустойчивая станина
-
Панель управления с функцией Touch Screen
-
Ширина обработки до 6000 мм (опционально)
-
До 8 обрабатывающих агрегатов
-
Наличие подрезной и основной пилы
-
Фрезерные шпиндели ф40 мм позволяют устанавливать фрезы диаметром до 210 мм
-
Наличие антискольной фрезы позволяет качественно обрабатывать облицованные детали
-
Наклон фрезерных и пильных агрегатов позволяют производить обработку под заданным углом
-
Работа в составе автоматических линий
-
Только качественные и надёжные комплектующие Тайвань, Япония, Германия
Товар в наличии
Особенности модели
-
Массивная виброустойчивая станина
-
Панель управления с функцией Touch Screen
-
Ширина обработки до 6000 мм (опционально)
-
До 8 обрабатывающих агрегатов
-
Наличие подрезной и основной пилы
-
Фрезерные шпиндели ф40 мм позволяют устанавливать фрезы диаметром до 210 мм
-
Наличие антискольной фрезы позволяет качественно обрабатывать облицованные детали
-
Наклон фрезерных и пильных агрегатов позволяют производить обработку под заданным углом
-
Работа в составе автоматических линий
-
Только качественные и надёжные комплектующие Тайвань, Япония, Германия
Связь с ведущим специалистом:
8 800 707 74 77Товар в наличии
Модель
Особенности модели
-
Массивная виброустойчивая станина
-
Панель управления с функцией Touch Screen
-
Ширина обработки до 6000 мм (опционально)
-
До 8 обрабатывающих агрегатов
-
Наличие подрезной и основной пилы
-
Фрезерные шпиндели ф40 мм позволяют устанавливать фрезы диаметром до 210 мм
-
Наличие антискольной фрезы позволяет качественно обрабатывать облицованные детали
-
Наклон фрезерных и пильных агрегатов позволяют производить обработку под заданным углом
-
Работа в составе автоматических линий
-
Только качественные и надёжные комплектующие Тайвань, Япония, Германия
НАЗНАЧЕНИЕ
Предназначен для фрезерования профилей, шипов и проушин одновременно с двух сторон в рамочных и каркасных конструкциях из древесины, форматной обрезки плитных древесных материалов и мебельного щита в заданный размер, для форматирования по периметру дверных полотен и оконных рам, изготовления паркета и половой доски.

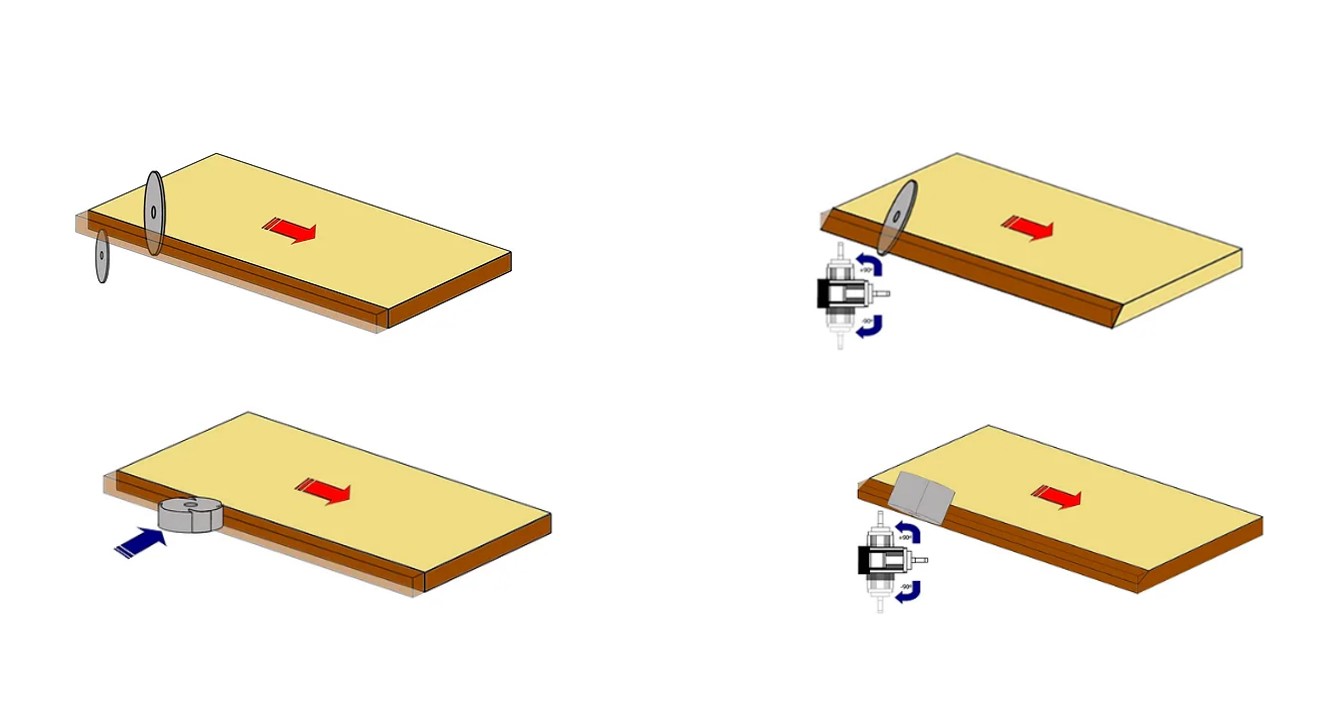

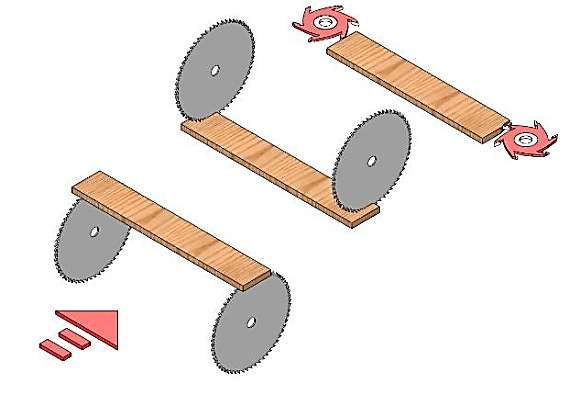

СХЕМА ОБРАБОТКИ
Конструктивные преимущества
|

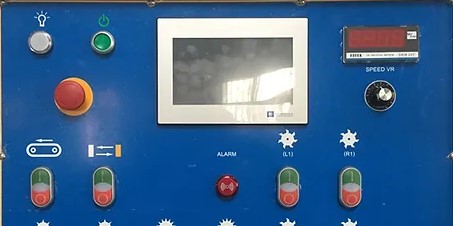

ПАНЕЛЬ УПРАВЛЕНИЯПанель управления с сенсорным дисплеем позволяет быстро и точно производить настройку подвижного агрегата на ширину детали, регулировку частоты оборотов фрезерных агрегатов и длину рабочего хода антискольной фрезы. |
|

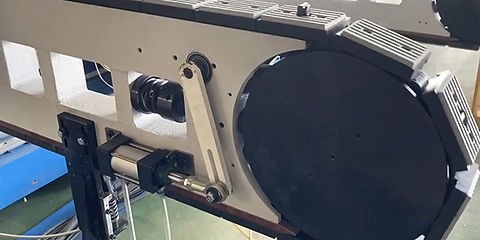

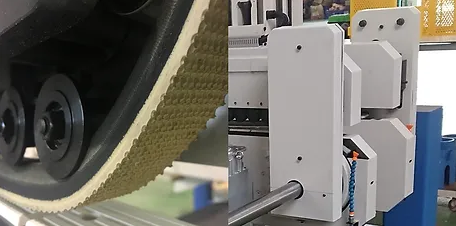

ПОДАЮЩИЙ КОНВЕЙЕРНадёжная система подачи заготовок, состоящая из цепного механизма с обрезиненными траками, которые не оставляют следов на поверхности заготовок. Цепь изготовлена из высококачественной стали и имеет систему смазки, что влияет на безупречную работу длительное время. |
|

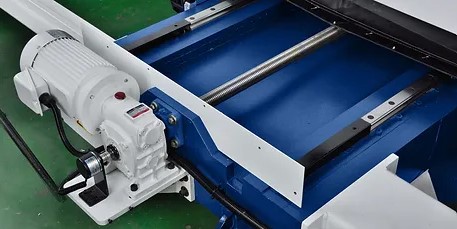

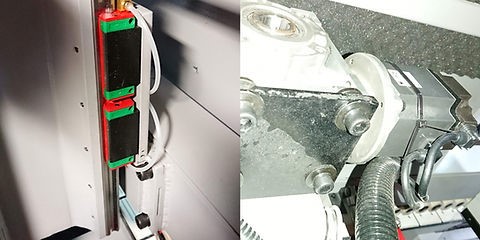

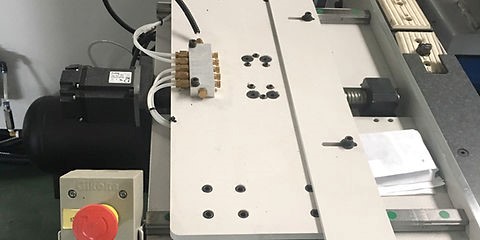

ПРИВОД ПОДВИЖНОГО АГРЕГАТАПодвижная сторона станка движется по прецизионным линейным направляющим, приводимым в движение ходовым винтом и двигателем переменного тока (с энкодером). |
|
ВЕРХНИЕ ПРИЖИМНЫЕ АГРЕГАТЫТяжелые верхние прижимные балки с подпружиненными роликами, на которых вращаются клиновые ремни и приводятся в движение через редуктор приводного вала подачи. Клиновые ремни изготовлены из износостойких материалов и не оставляют следов на поверхности детали. |
|

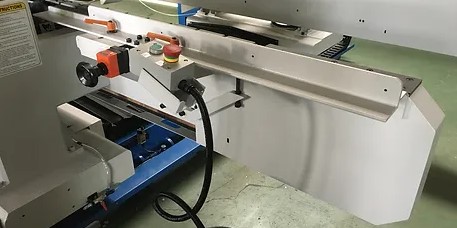

ОПОРНАЯ ЛИНЕЙКАОпорная линейка на неподвижной стороне станка со съемной L-образной направляющей для обработки заготовок с верхним/нижним выступом. |
|
ПОДРЕЗНАЯ ПИЛАПодрезная пила обеспечивает подпил нижней части детали и препятствует появлению сколов. Возможность поворота под углом до ±90°. |
|

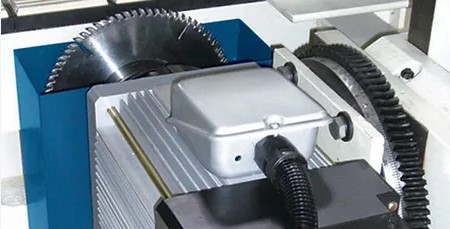

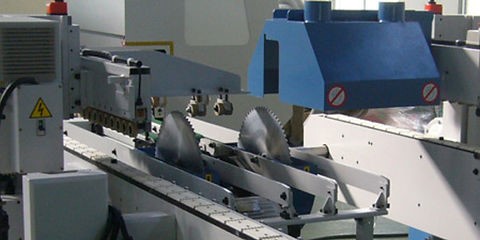

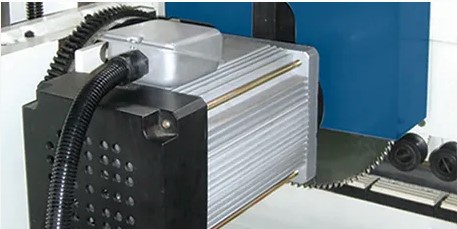

ОСНОВНАЯ ПИЛАВыполняет функцию точного форматирования детали перед фрезерованием. Возможность поворота под углом до ±90°. |
|

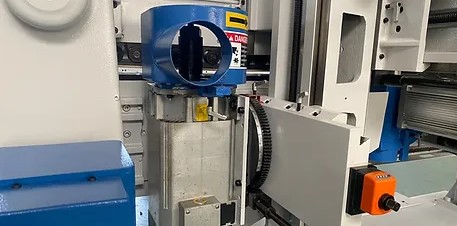

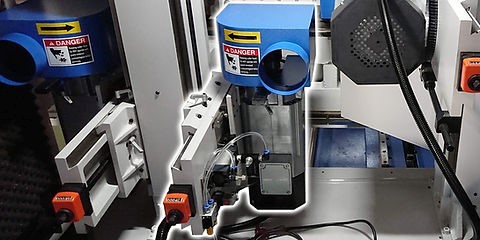

АНТИСКОЛЬНЫЙ ФРЕЗЕРНЫЙ УЗЕЛПредназначен для предварительного фрезерования детали с целью получения высокого качества продукции. Рекомендуется использовать при обработке облицованных деталей. Имеет функцию отскока. Длина хода антискольной фрезы задаётся с ПУ. |
|

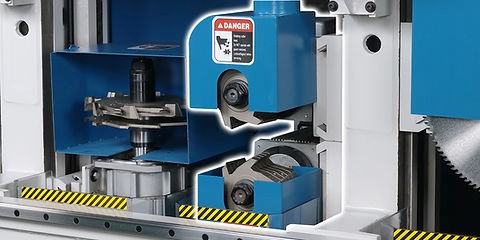

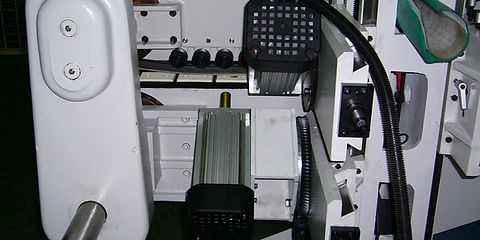

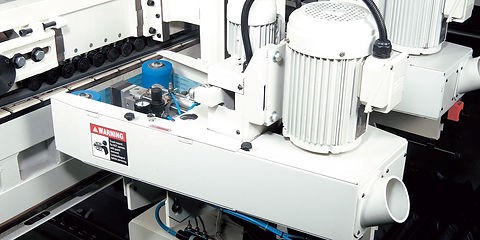

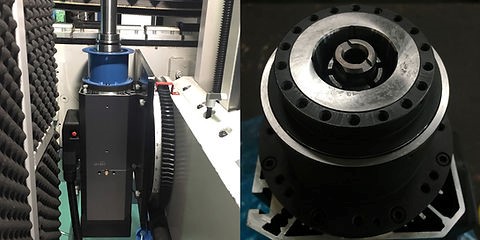

ФРЕЗЕРНЫЙ УЗЕЛПредназначен для высокоточного фрезерования профиля. Возможность поворота на углы до 0° ~ 90°. Работает на высокочастотных двигателях. |
|
ЗАЩИТНЫЕ КАБИНЫ (ОПЦИЯ)Обеспечивают снижение шума, снижают запыленность окружающей среды, обеспечивают дополнительную безопасность оператора. |
|
ДРОБИЛЬНЫЕ ФРЕЗЫ (ОПЦИЯ)Обеспечивают дробление крупных обрезков после основной пилы в мелкую стружку оптимизируя работу аспирационной системы. |
|

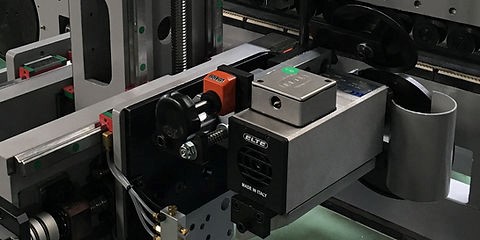

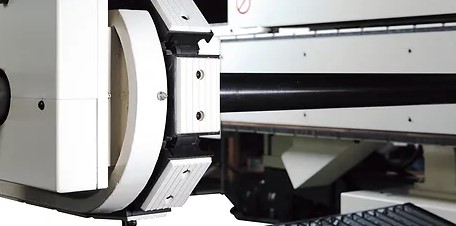

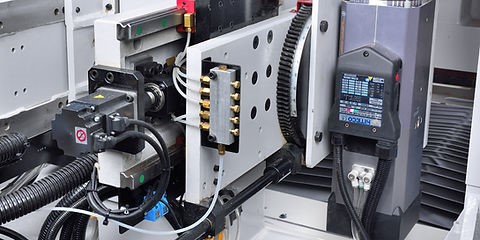

БЫСТРОСЪЕМНАЯ СМЕНА ИНСТРУМЕНТА (ОПЦИЯ)Комплектация фрезерных узлов быстросъемными патронами HSK 63F. В стандартной комплектации поставляется с ручной калибровкой с помощью цифрового дисплея и счётчика SIKO-DAI0R-1 на смещение по горизонтальной оси. |
|
ГОРИЗОНТАЛЬНЫЕ ФРЕЗЕРНЫЕ ГРУППЫ (ОПЦИЯ)Возможная установка горизонтальных верхних и нижних фрез. |
|
СИСТЕМА СНЯТИЯ ФАСОК (ОПЦИЯ)Установка дополнительных фрезерных групп для снятия фаски. |
|
УСТАНОВКА КОПИРОВ (ОПЦИЯ)Копиры для получения верхней и нижней фаски. |
|
СВЕРЛИЛЬНЫЕ УЗЛЫ (ОПЦИЯ)Установка сверлильных узлов для сверления торцевых отверстий на детали. |
|
ЛЕНТОЧНЫЕ ШЛИФОВАЛЬНЫЕ АГРЕГАТЫ (ОПЦИЯ)Ленточные шлифовальные агрегаты для чистового шлифования прямой кромки детали. |
|
ЩЕТОЧНЫЕ ШЛИФОВАЛЬНЫЕ БАРАБАНЫ (ОПЦИЯ)Для шлифования криволинейных кромок станок может быть оснащен щеточными шлифовальными барабанами. |
|
СИСТЕМА ПИЛЕНИЯ В ЦЕНТРАЛЬНОЙ ЗОНЕ (ОПЦИЯ)Оснащение центральной зоны пильным агрегатом позволяет производить пиление детали. |
|

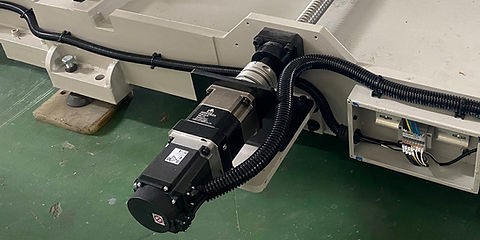

СЕРВОПРИВОД ПОДВИЖНОГО АГРЕГАТА (ОПЦИЯ)Модели с ЧПУ оснащаются серводвигателями позиционирования верхних прижимных групп. |
|
СЕРВОПРИВОД ВЕРХНИХ ПРИЖИМНЫХ ГРУПП (ОПЦИЯ)Модели с ЧПУ оснащаются серводвигателями позиционирования верхних прижимных групп. |
|
СЕРВОПРИВОДЫ ПИЛЬНЫХ И ФРЕЗЕРНЫХ АГРЕГАТОВ (ОПЦИЯ)Сервопозиционирование рабочих агрегатов (горизонтальная и вертикальная оси) на моделях ЧПУ. |
|
СЕРВОПРИВОД БОКОВОЙ ЛИНЕЙКИ (ОПЦИЯ)Сервопривод боковой линейки на моделях с ЧПУ. |
|
АВТОМАТИЧЕСКАЯ НАСТРОЙКА ТОЛКАТЕЛЕЙ (ОПЦИЯ)Автоматическая настройка толкателей на моделях с ЧПУ. |
|

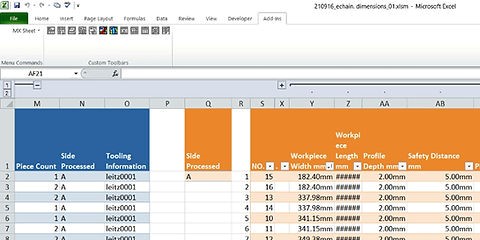

АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ АГРЕГАТАМИ (ОПЦИЯ)Удобный для пользователя интерфейс, который позволяет быстро производить настройки рабочих агрегатов и сохранять до 100 настроек положения инструментов. Возможность удаленного доступа. Возможность сканирования штрих-кода или электронной таблицы Microsoft Excel (через MX Sheet) |
|

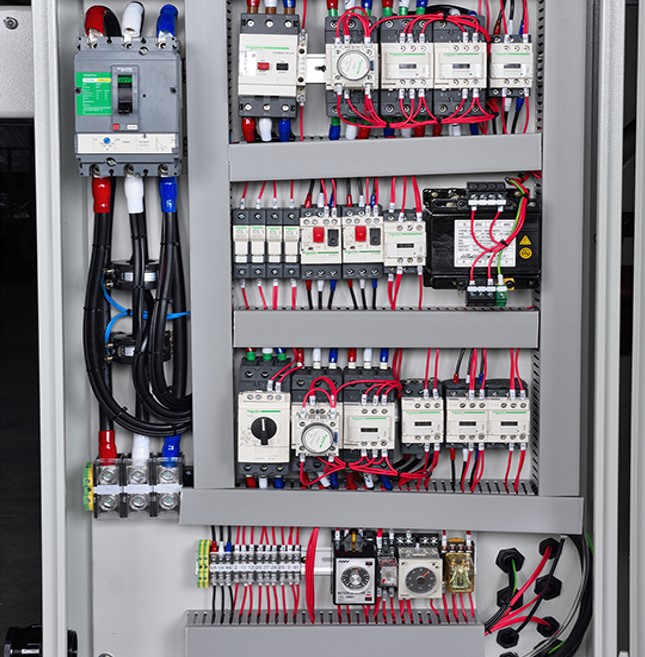

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫСтанок оснащен высококачественными электрическими компонентами от компании Schneider Electric (Германия) |
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
