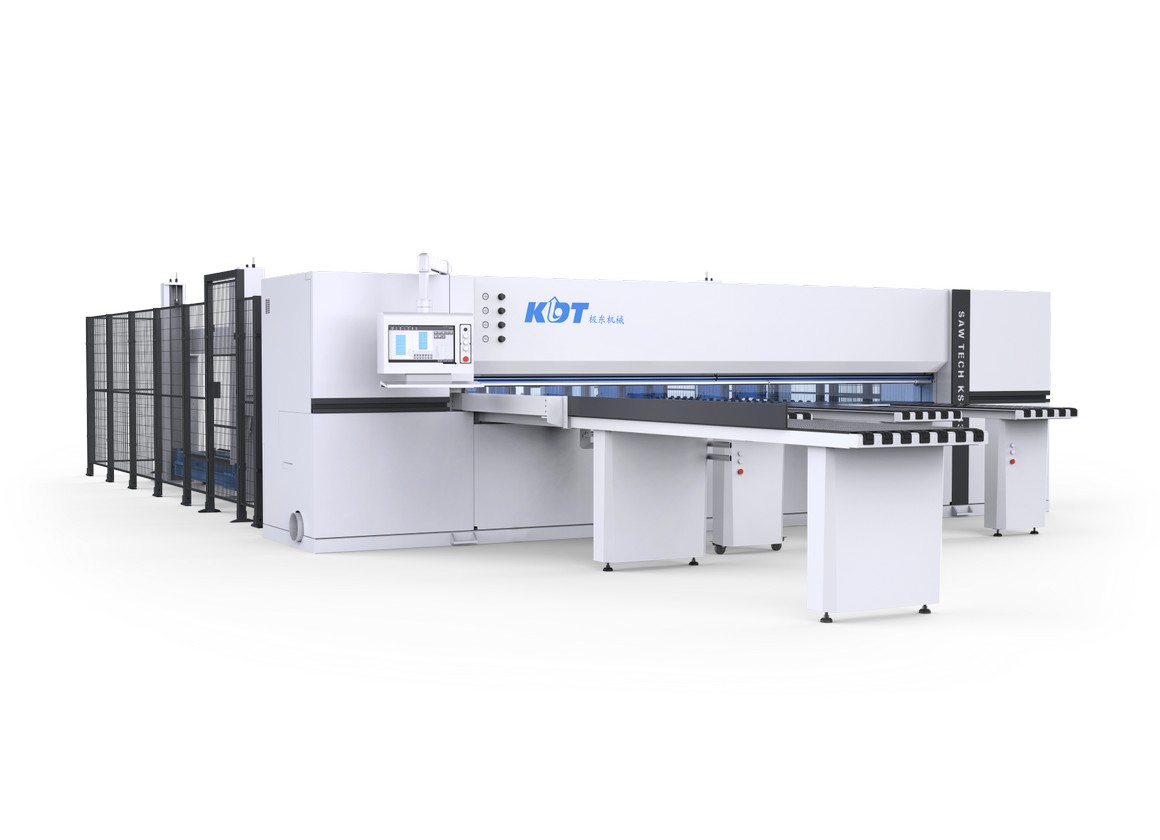

Форматно-раскроечный центр с ЧПУ с задней загрузкой KDT KS-843HL

СТАНИНА СТАНКА

Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка.

Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов

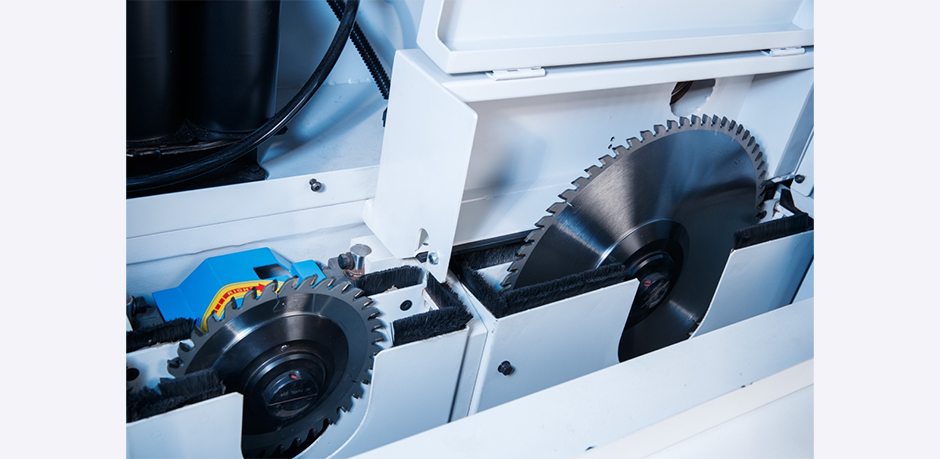

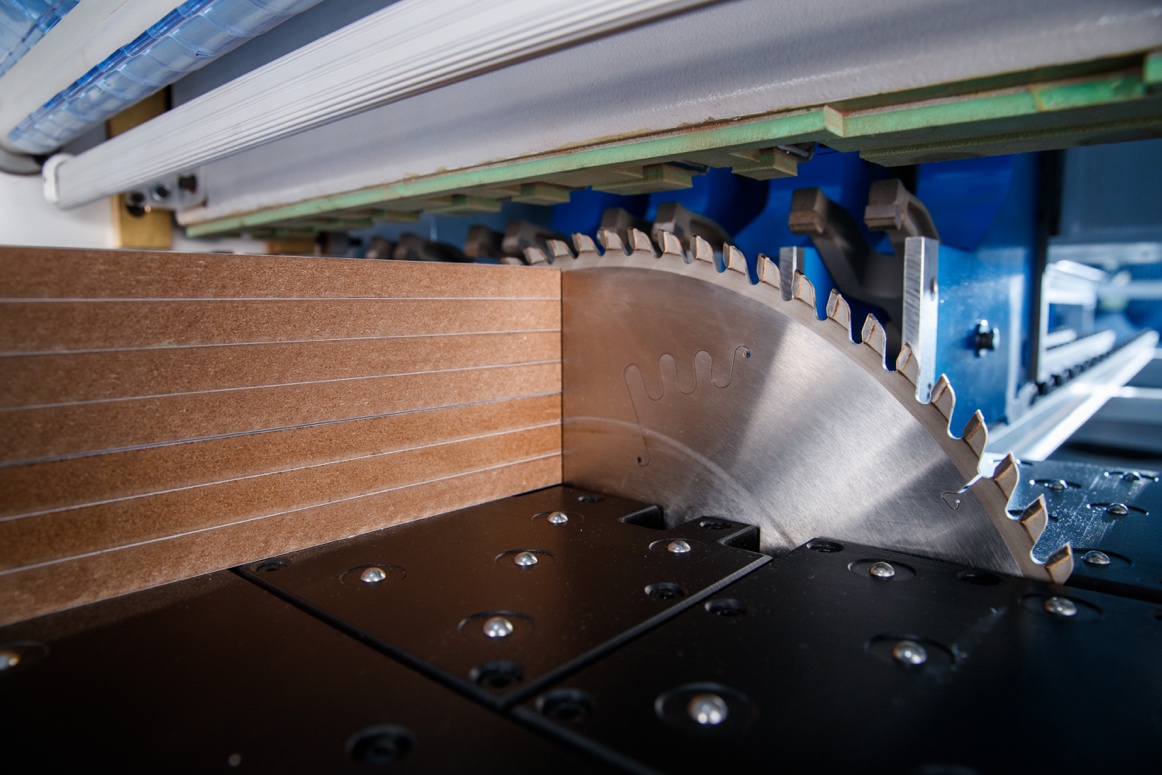

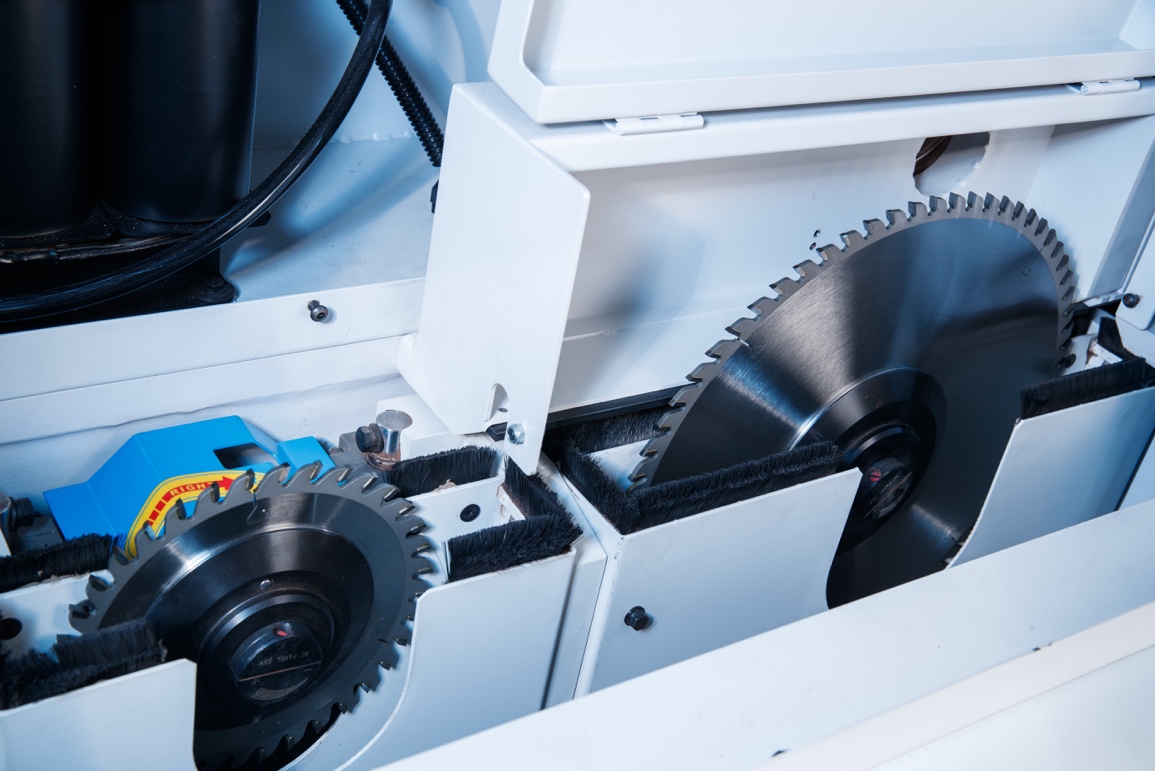

ПРИВОД ОСНОВНОЙ ПИЛЫ

Станок оснащен мощным приводом основной пилы 18,5 кВт, максимальный вылет пилы 120 мм.

Перемещение каретки происходит сервоприводом посредством шестерни и косозубой рейки.

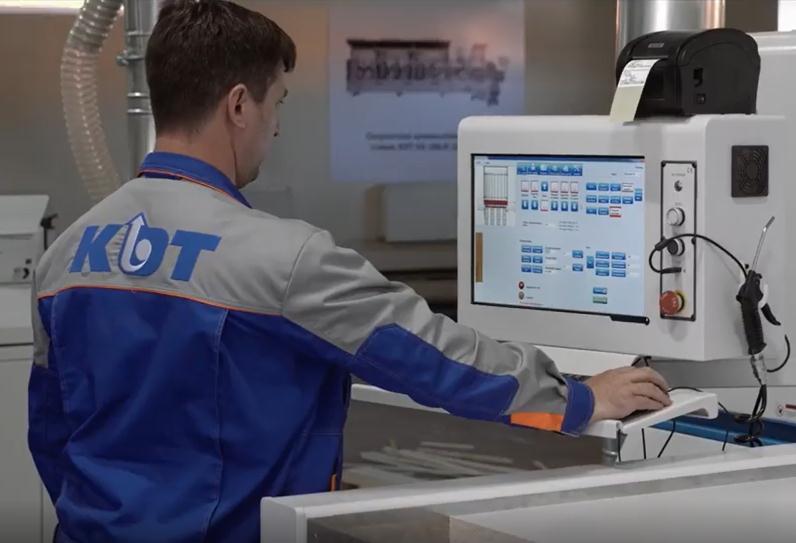

ИНТЕРФЕЙС УПРАВЛЕНИЯ СТАНКОМ

Форматно-раскроечный центр с задней загрузкой KDT KS-843HL оснащен промышленным компьютером на базе Windows. Интерфейс управления станком русифицирован.

ИНТЕГРАЦИЯ С ПРОГРАММОЙ

Работает с "БАЗИС РАСКРОЙ", "К3-Мебель", "bCAD".

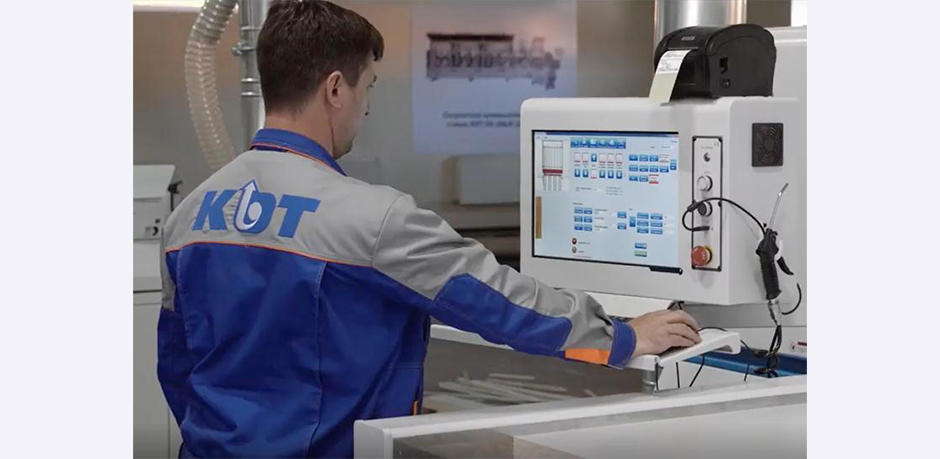

ПРИНТЕР ПЕЧАТИ ЭТИКЕТОК

Возможность работы с принтером печати этикеток (принтер приобретается отдельно).

Печать этикеток - синхронизируется с выходом деталей.

СКАНЕР

Возможность работы с промышленным сканером для считывания штрих-кодов (сканер приобретается отдельно).

Сканер, позволяет оперативно запускать в работу необходимую карту раскроя по штрих-коду.

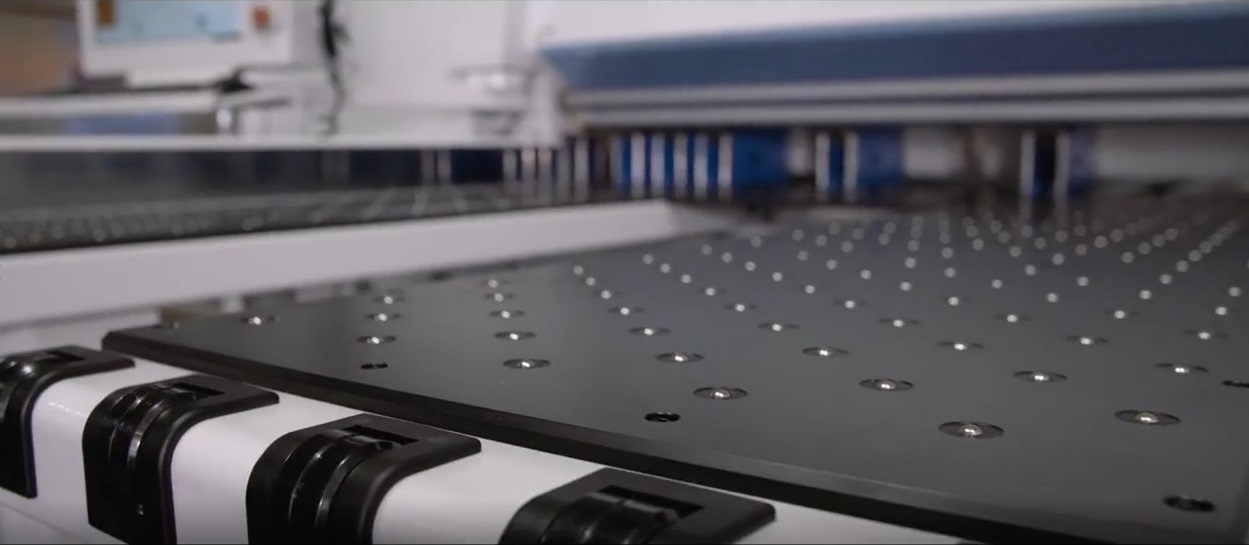

РАБОЧИЙ СТОЛ

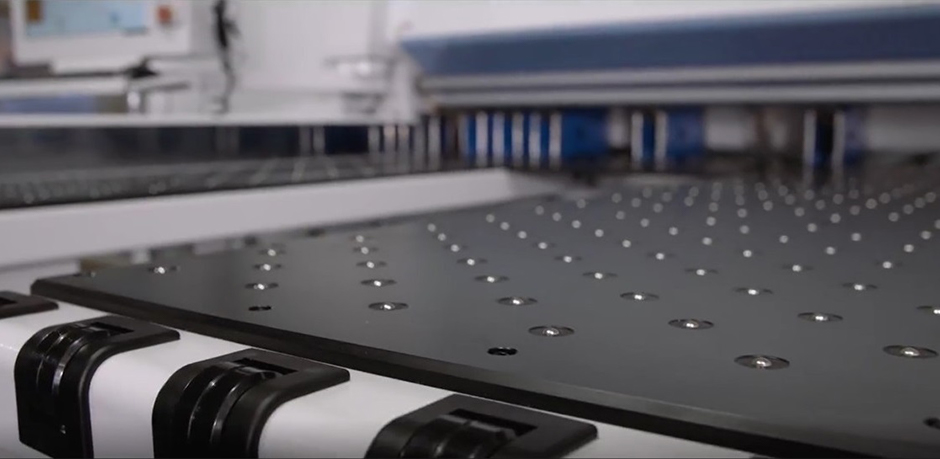

Четыре рабочих стола на 843HL с воздушной подушкой позволяют оператору без усилий позиционировать пакет материалов и убирать готовые детали со станка.

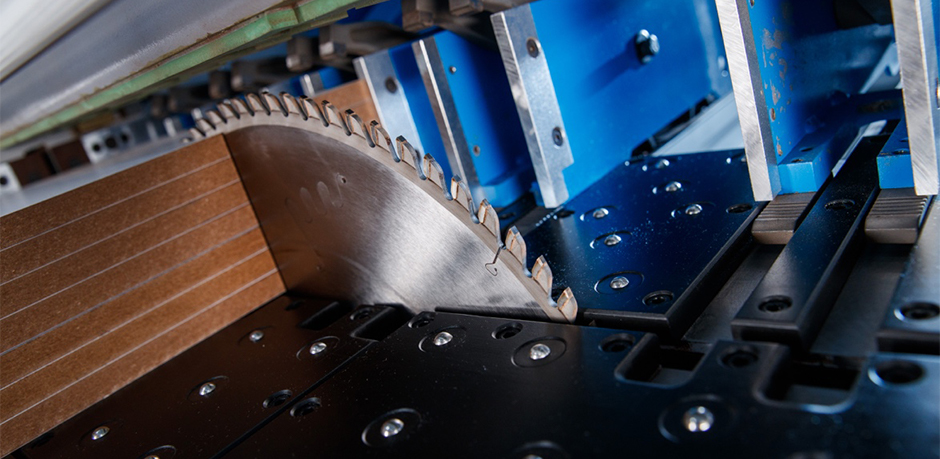

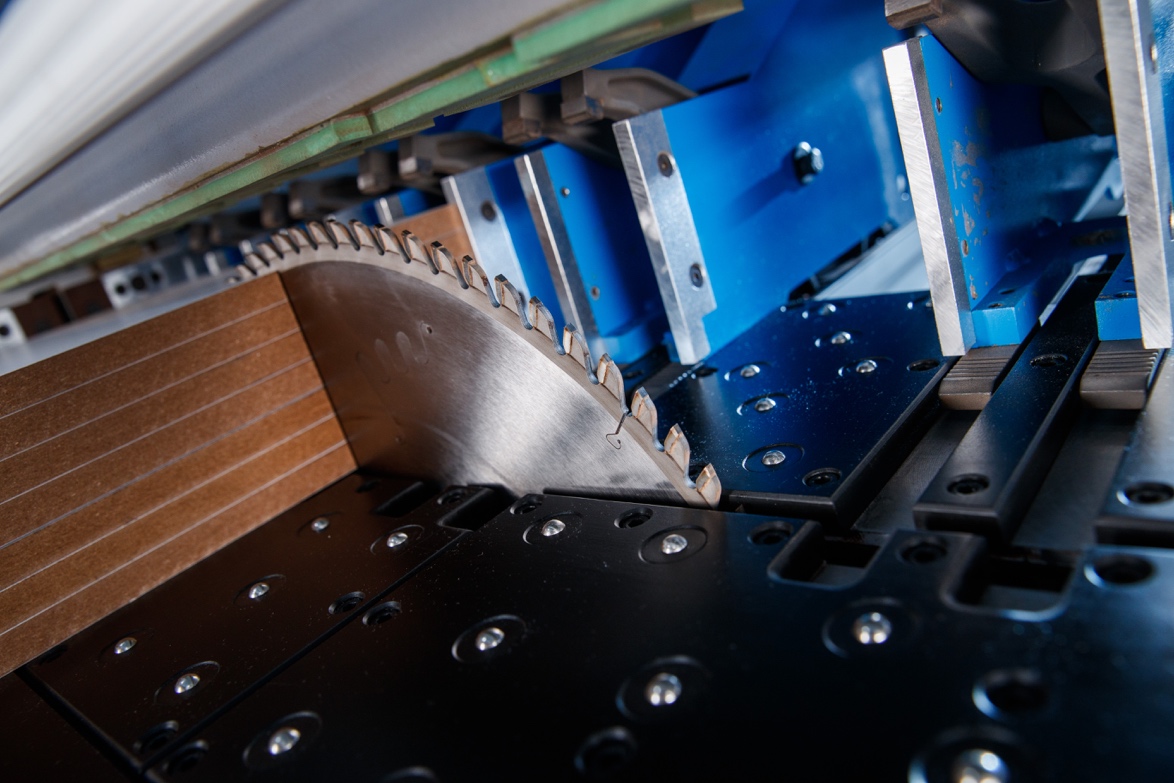

ЗОНА РЕЗАНИЯ

В зоне резания установлены столы с воздушной подушкой, что существенно облегчает работу с небольшими деталями и защищает их от повреждений.

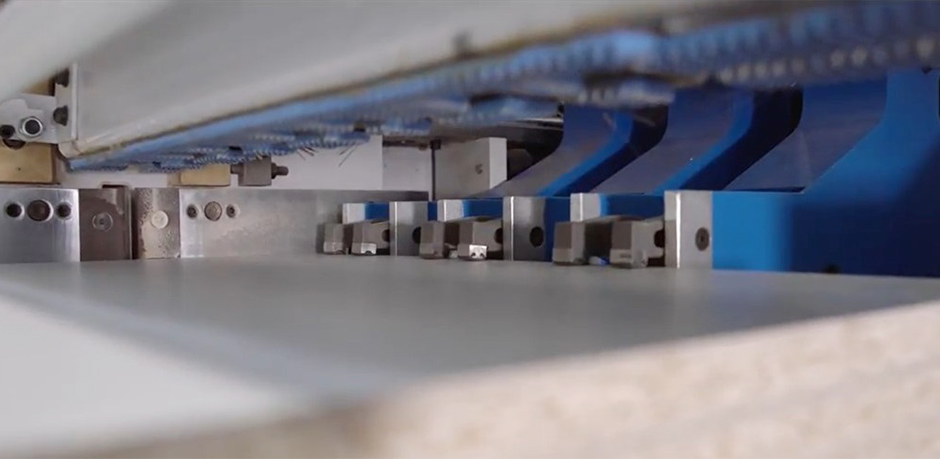

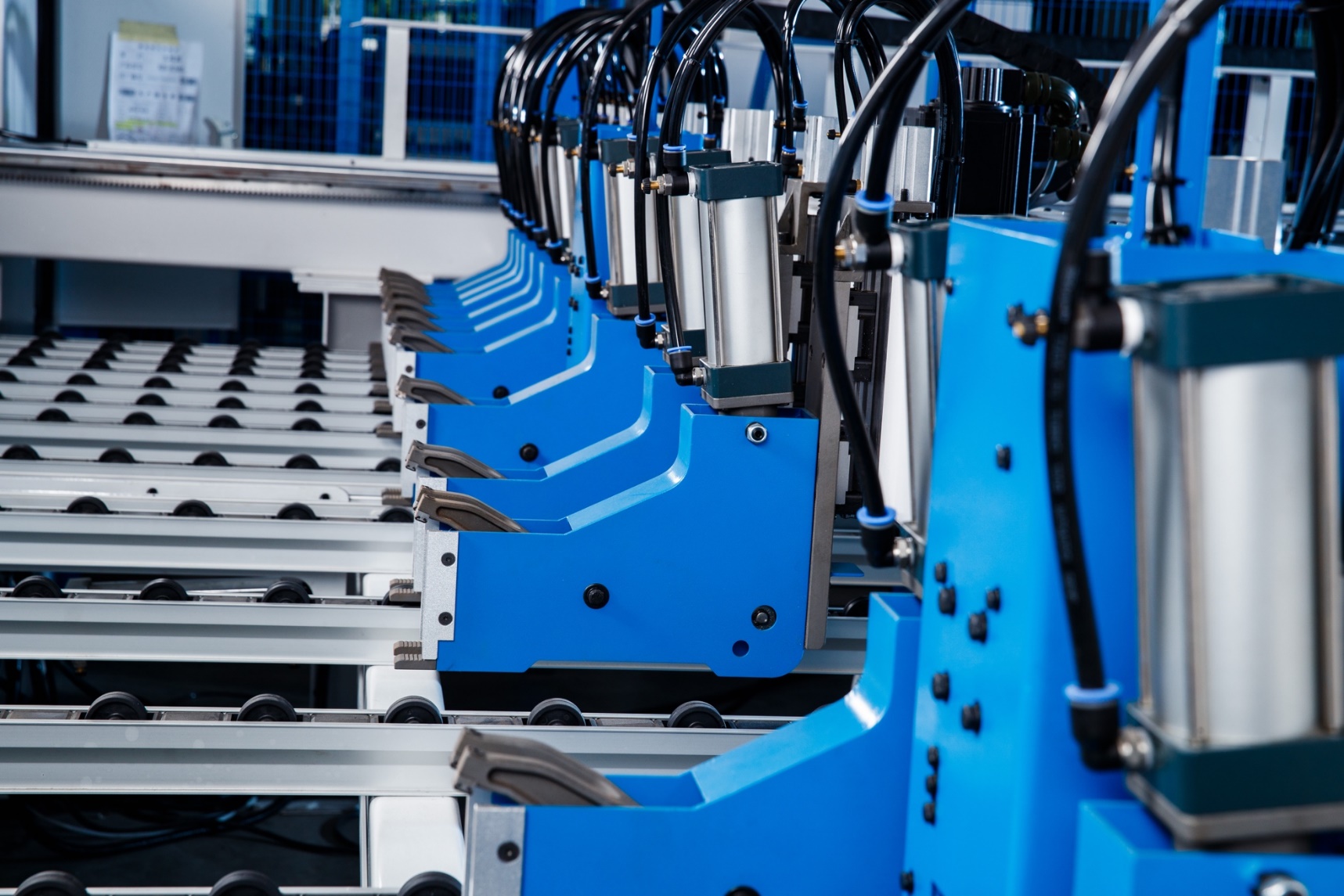

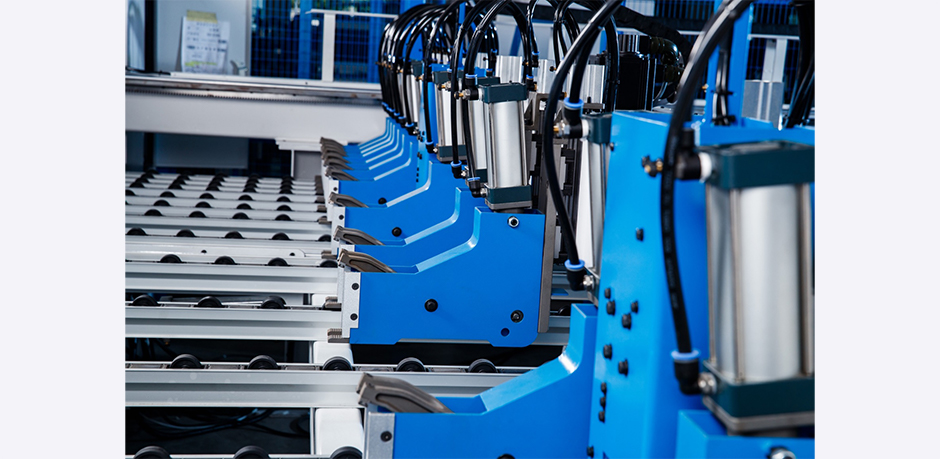

ПРОГРАММИРУЕМЫЙ ТОЛКАТЕЛЬ

Программируемый толкатель оборудован пневмозахватами, что гарантирует надежную фиксацию пакета заготовок.

Десять четырех пальцевых толкателей надежно фиксируют как пакет материала толщиной до 120 мм, так и один лист..

Раскрытие захватов соответствует максимальному вылету пилы.

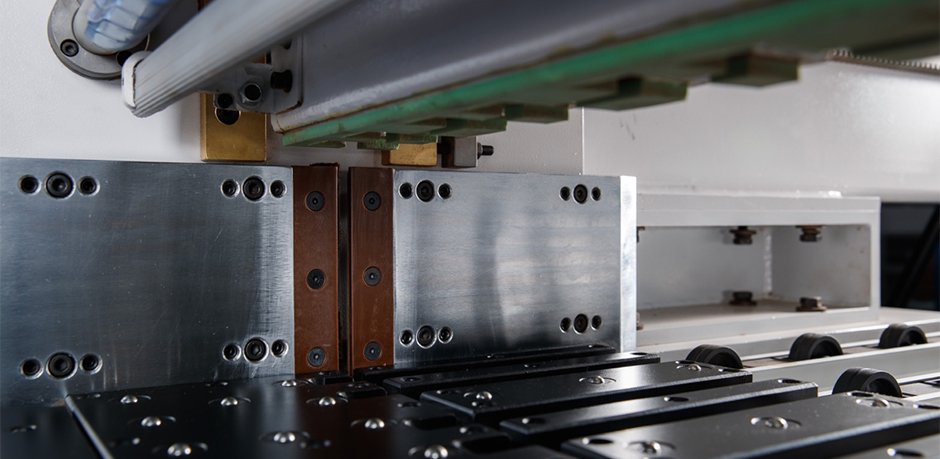

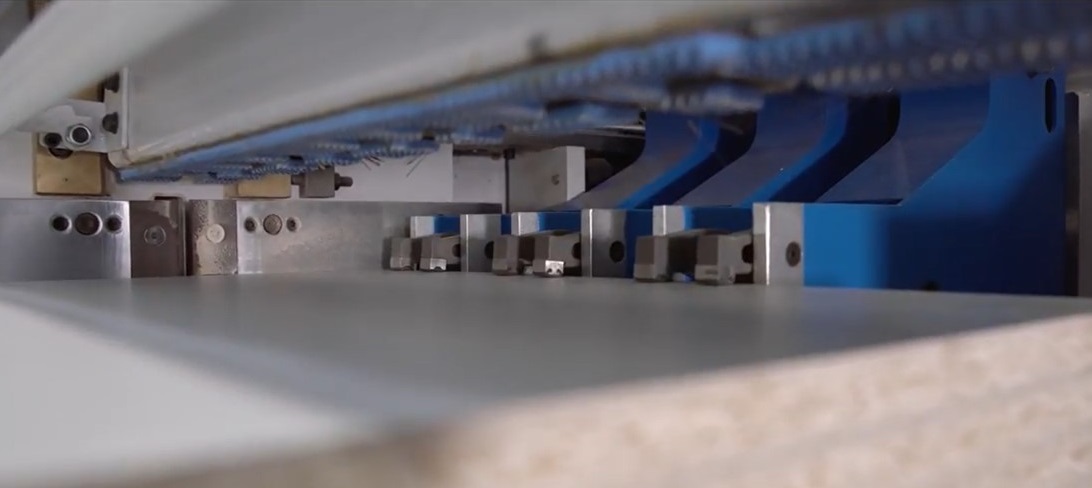

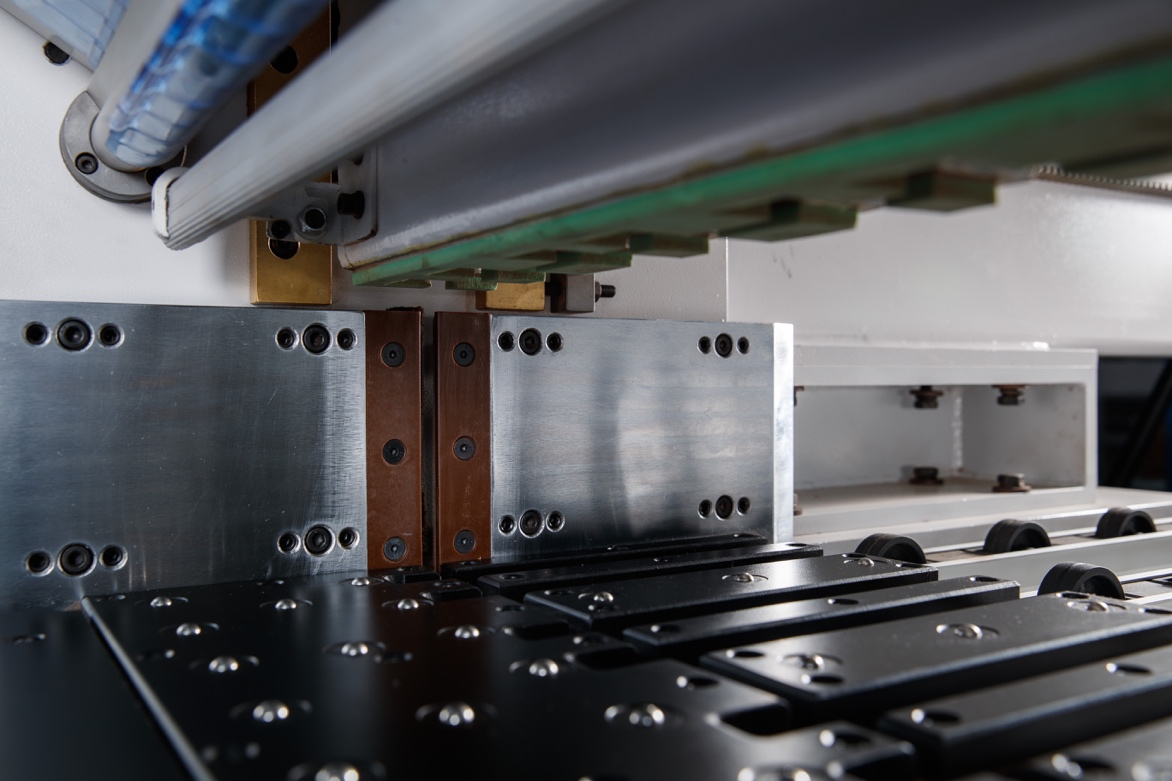

КОНСТРУКЦИЯ ЗАДНИХ ЗАХВАТОВ

Специальная конструкция захватов не повреждает материал при его фиксации и перемещении.

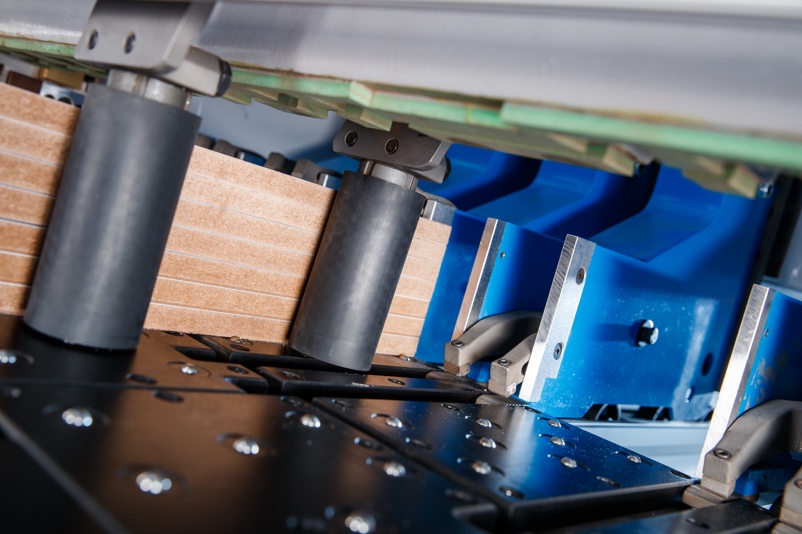

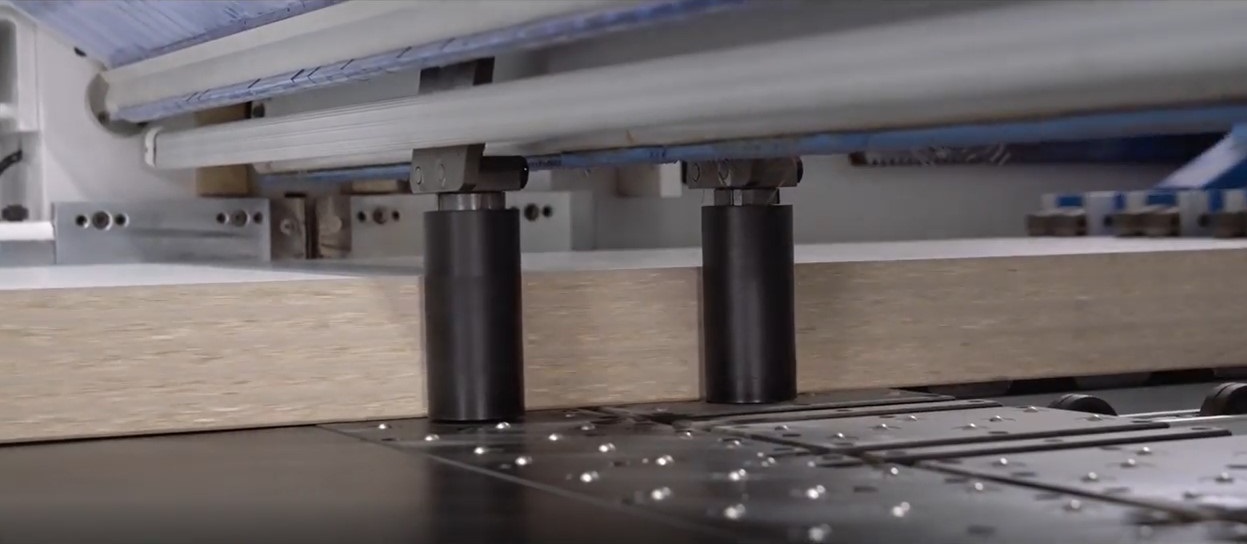

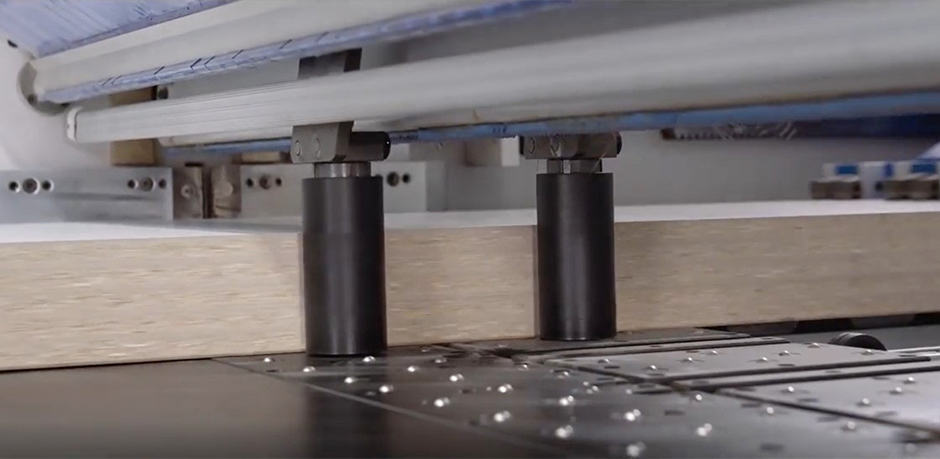

БОКОВЫЕ ВЫРАВНИВАТЕЛИ

Двойной боковой выравниватель точно позиционирует узкие полосы по боковой линейке при раскрое их на готовые детали. Расположен до и после линии реза, что повышает точность позиционирования.

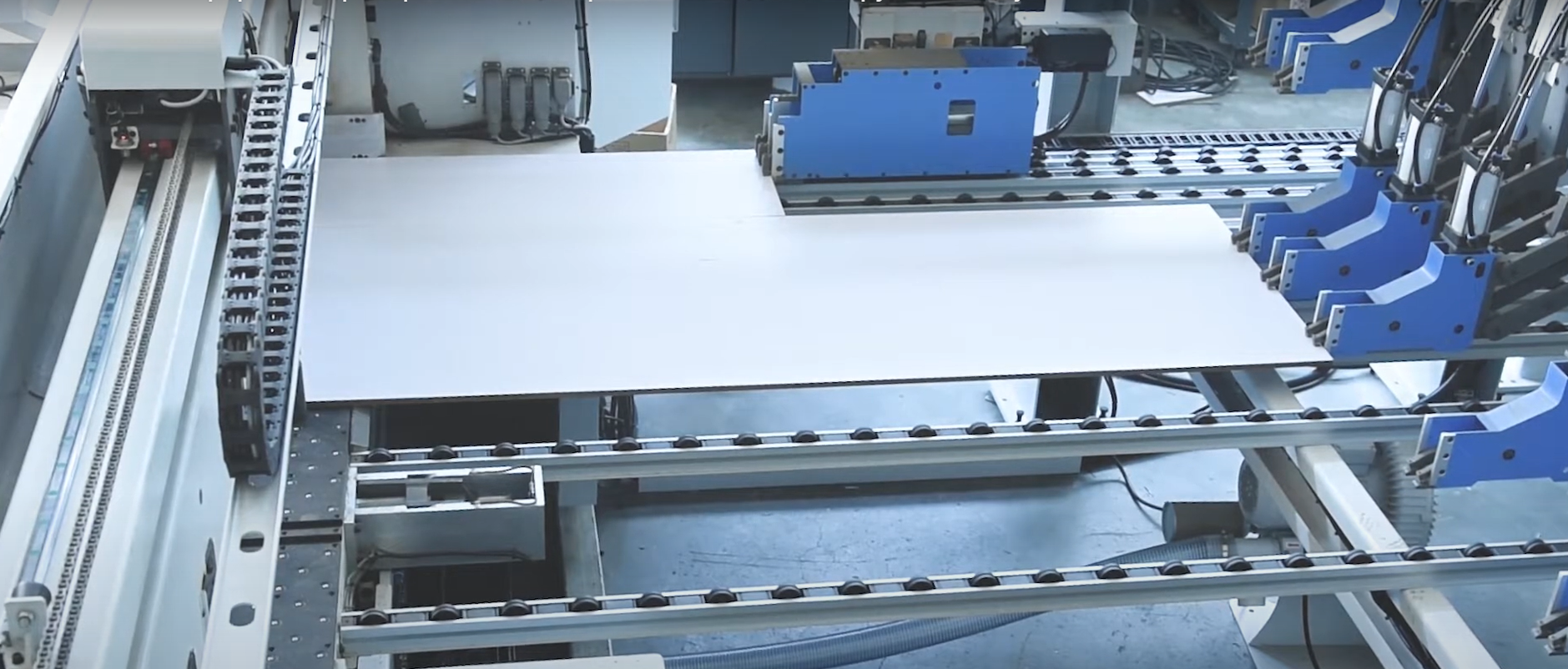

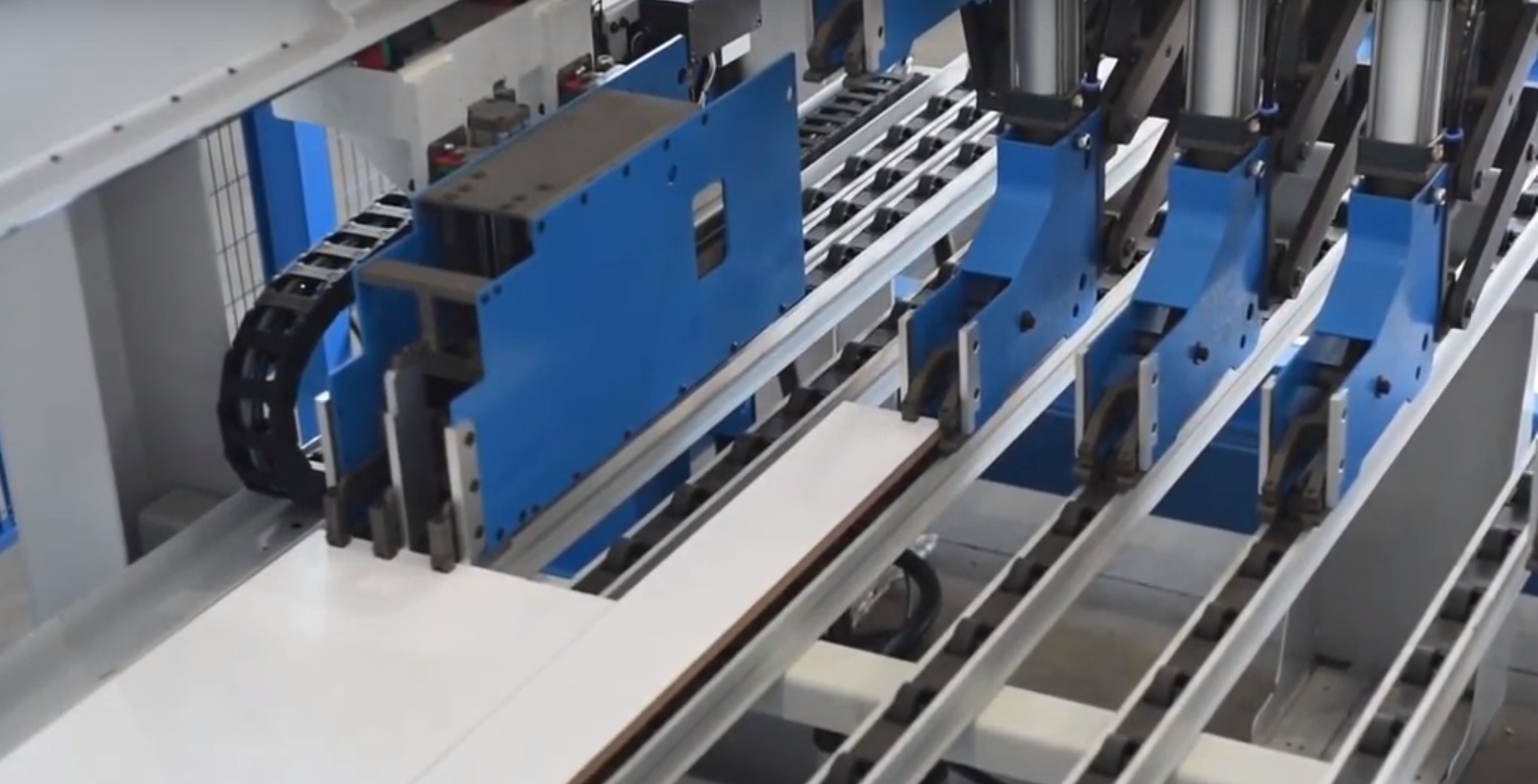

УСТРОЙСТВО ДВОЙНОГО ТОЛКАТЕЛЯ

Устройство двойного толкателя: состоит из основного и вспомогательного захватов с независимыми драйверами, которые в соответствии с заданными параметрами оптимизации системы осуществляют одновременную резку материалов разной длины, что повышает производительность.

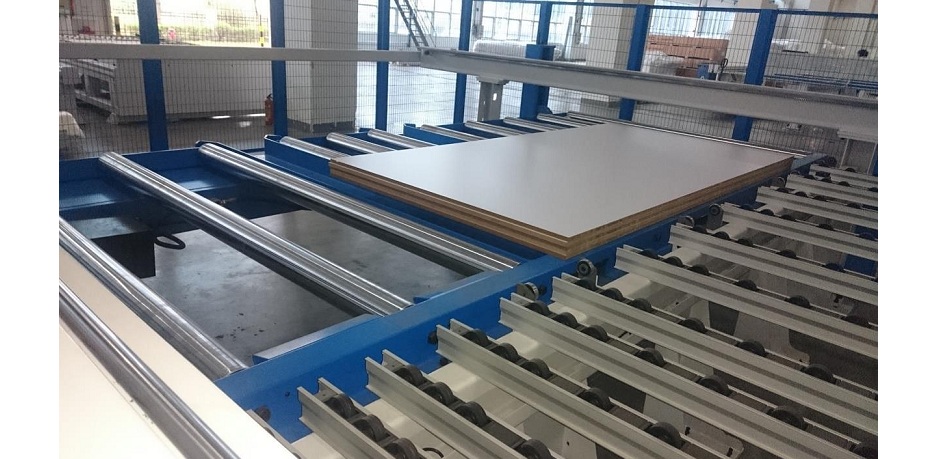

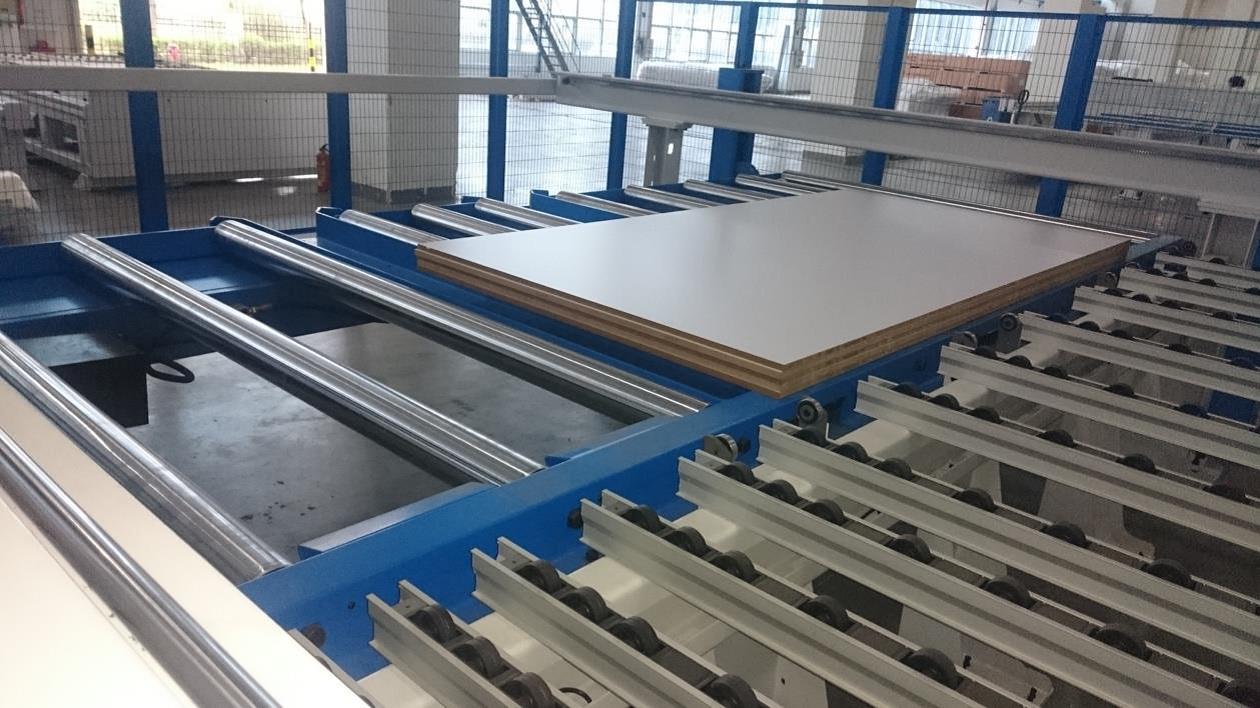

АВТОМАТИЧЕСКАЯ ЗАДНЯЯ КОНСТРУКЦИЯ

Позволяет загружать в станок пакет максимальным размером 4000х2100 мм.

Подъем стола происходит за счет гидропривода, что гарантирует плавность хода и стабильность работы.

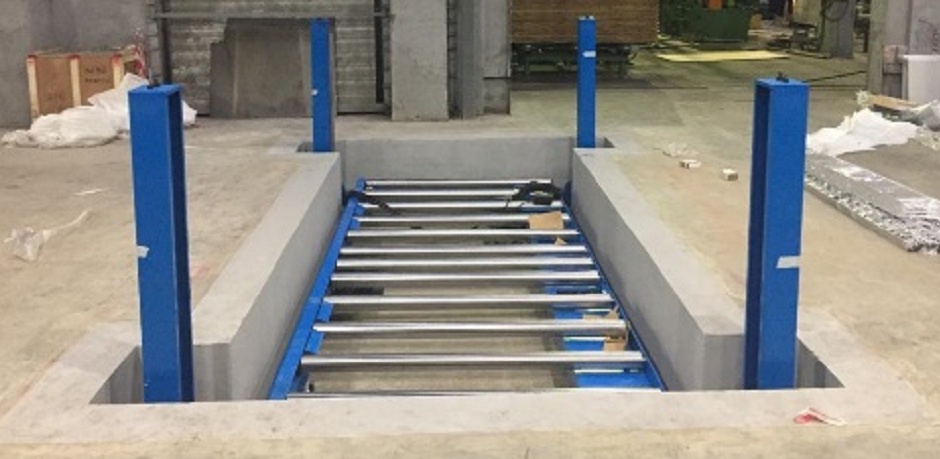

ИСПОЛНЕНИЕ С ПРИЯМКОМ

Доступно исполнение модели KS-843HL с приямком.

Приямок позволяет увеличить возможную высоту пачки материала на загрузочном столе с 500 мм до 1200 мм.
