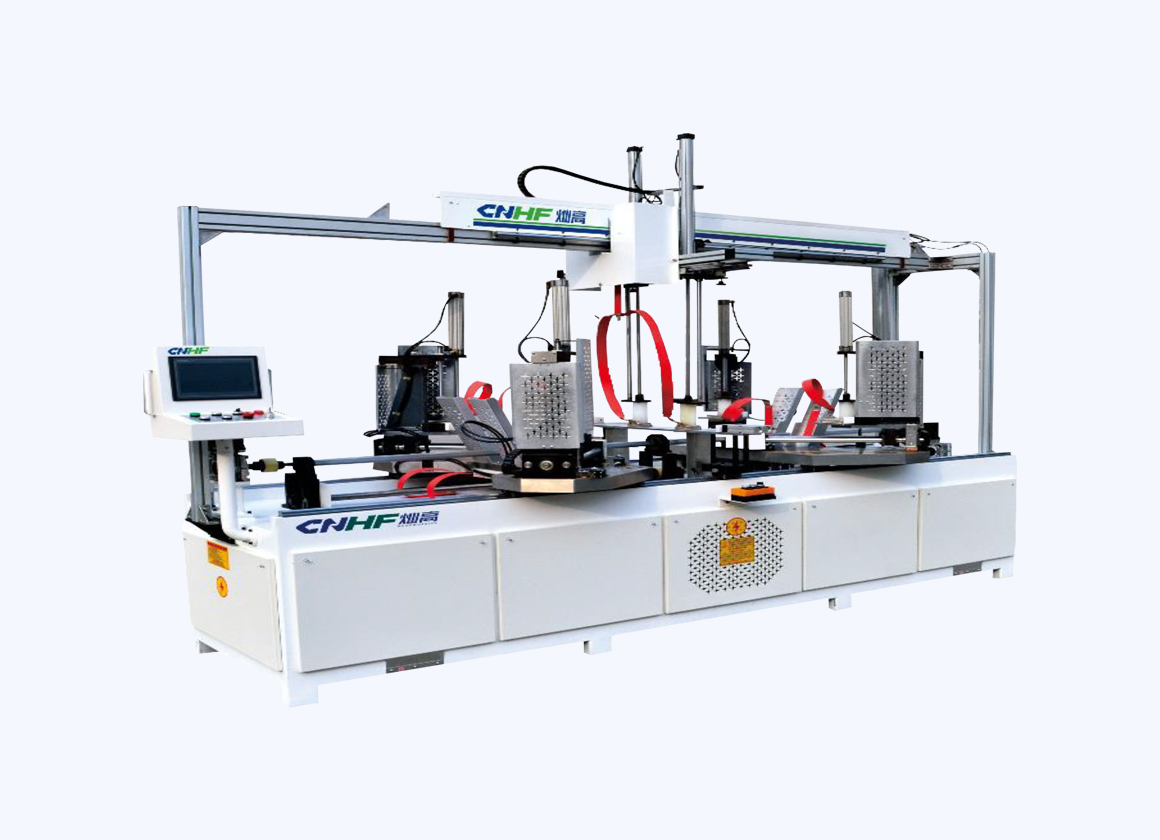

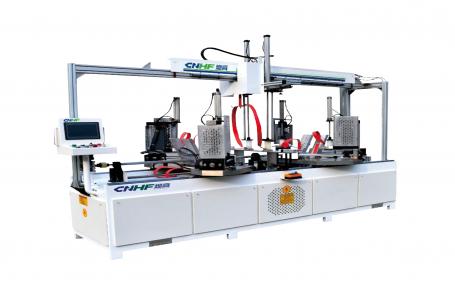

Пресс-вайма для сборки рамочных конструкций CGZK-2500x800 TLES (CNHF)

ТЕХНОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА

Независимое двухосное перемещение площадок-суппортов дает возможность подбора правильного режима зажима заготовок.

Быстрое скрепление элементов: использование технологии полимеризации клея с помощью ТВЧ позволяет осуществить процесс в течении нескольких секунд.

Высокое качество скрепления. Заготовки скрепляются без скоб, что позволяет сэкономить время- соединение отличается высокой прочностью.

СТАНИНА СТАНКА. МАССИВНЫЕ ПЛОЩАДКИ СУППОРТОВ

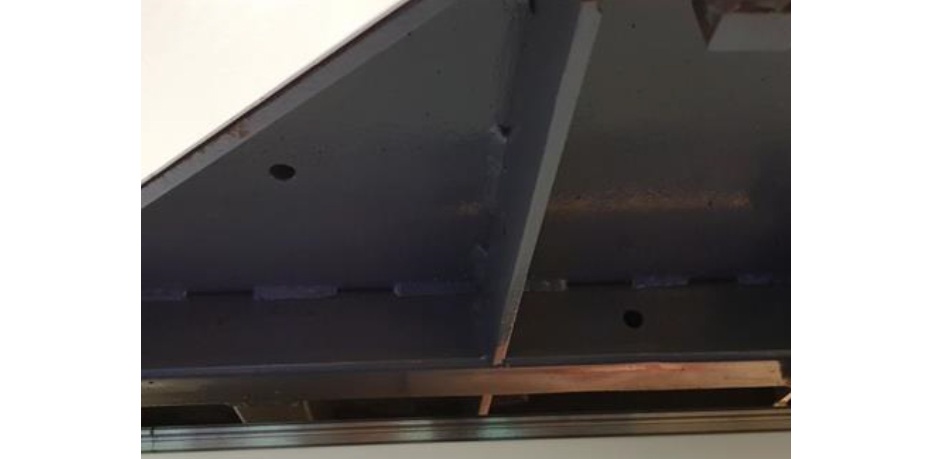

Металлоемкая конструкция станины станка и суппортов гарантирует стабильность геометрических параметров операций.

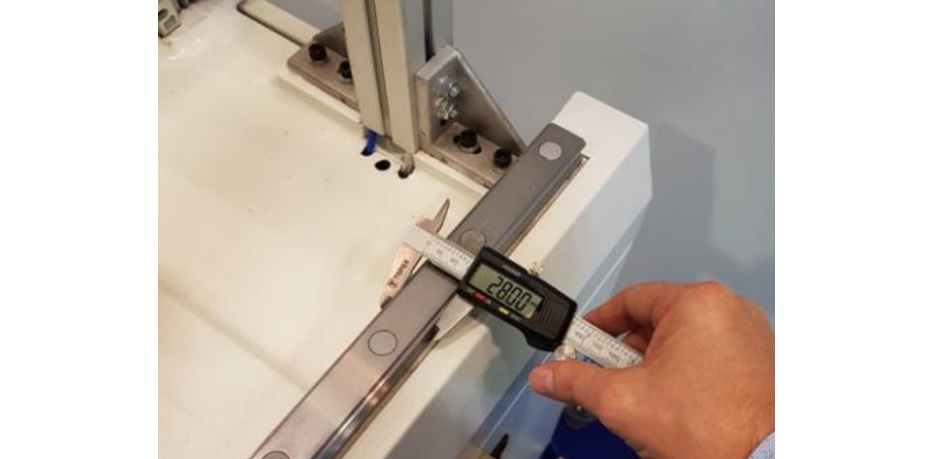

Перемещение каждой площадки суппортов происходит по двум призматическим направляющим большого сечения.

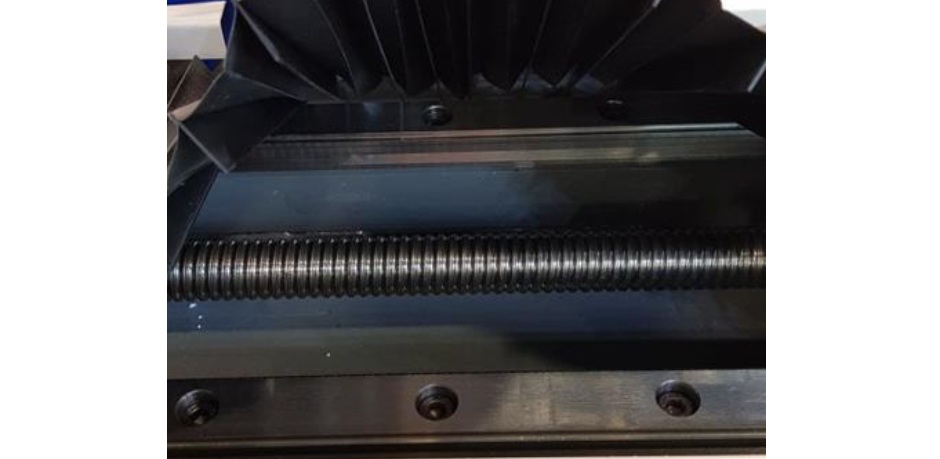

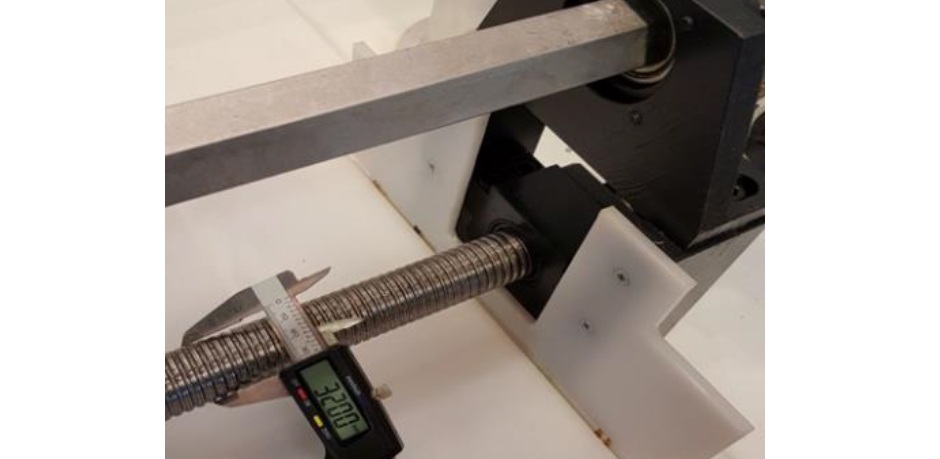

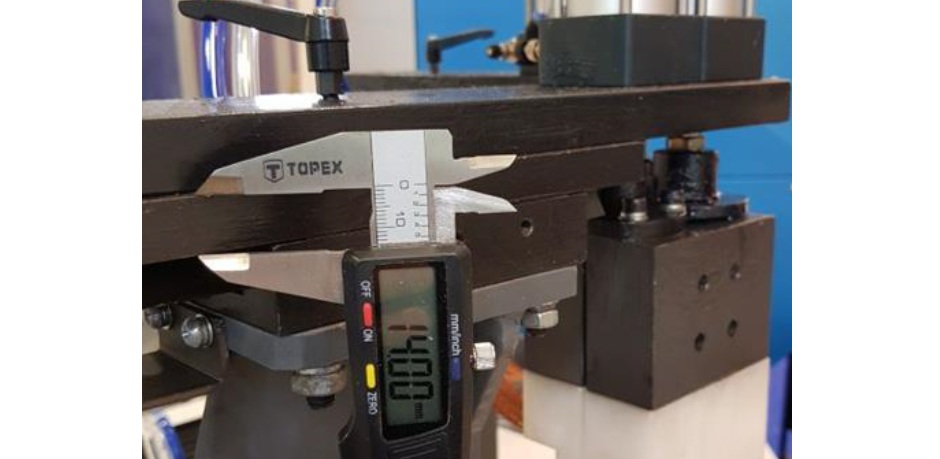

Привод перемещений осуществляется ШВП. Винты установлены в опорных муфтах с качественными подшипниками (NSK, Япония). Ошибка перемещения (диагональ) менее 0,5 мм.
Крайнее положение контролируется механическим концевым выключателем.

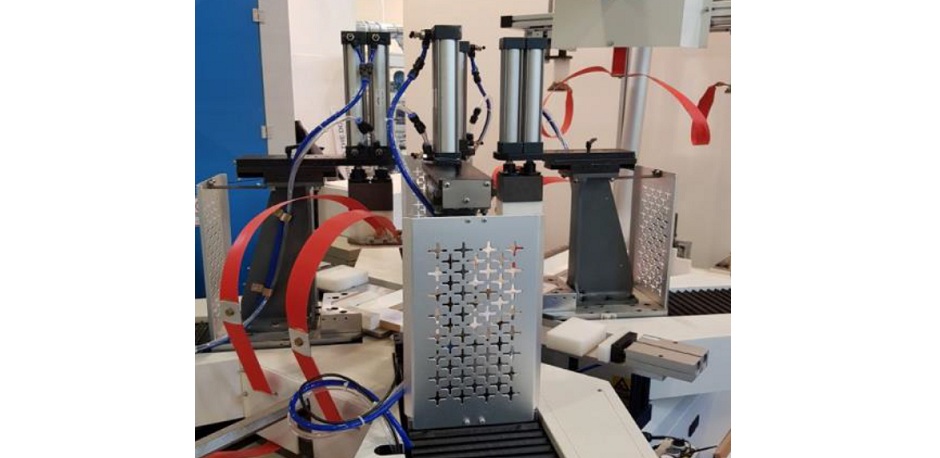

ПРИЖИМНЫЕ УСТРОЙСТВА

На прижимных устройствах установлены шины для проведения ТВЧ. Узлы снабжены защитными ограждениями.

Массивные металлоемкие суппорты прижимных цилиндров с подвижной площадкой для изменения положения места прижима. Крепление подвижных площадок с помощью узла «ласточкин хвост» гарантирует его долговечность и постоянство параметров прижима, точность сборки изделий.

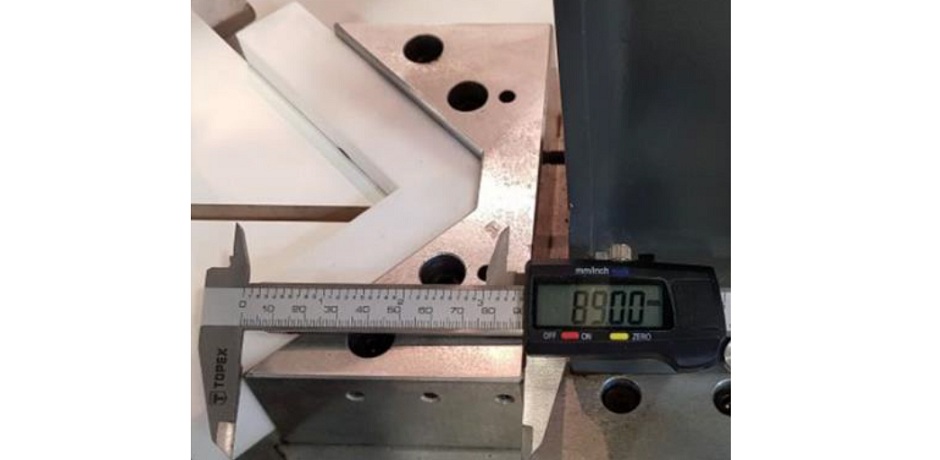

Массивные угловые упоры, центральный прижим для импоста.

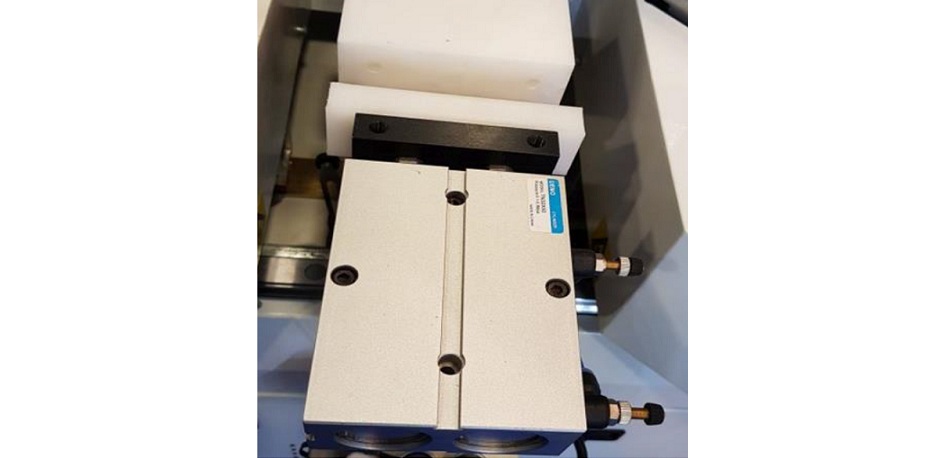

Диаметр прижимных цилиндров 40 мм. (Airtac)
Система сдвоенных упоров гарантирует качественное скрепление заготовок с профильной поверхностью.

СИСТЕМА УПРАВЛЕНИЯ

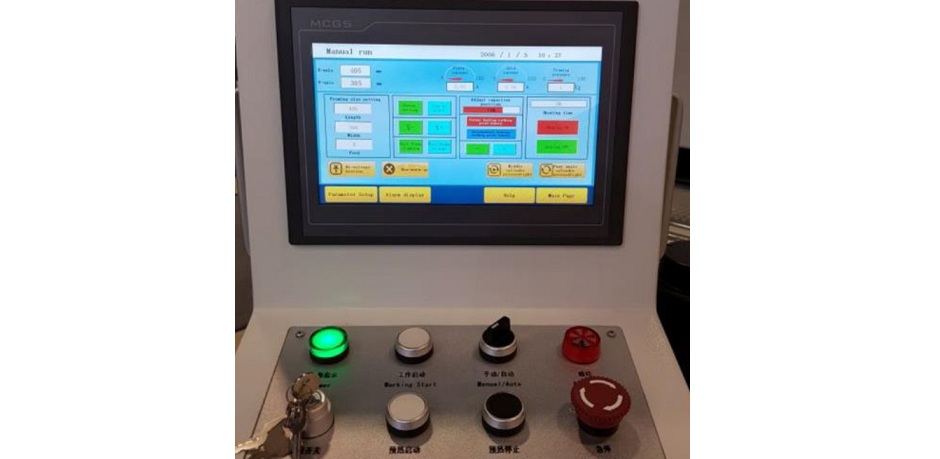

Пульт управления станком на поворотном кронштейне. Удобный интерфейс управления на экране «touch-screen» 10” - лучшая визуализация особенно при большом количестве задаваемых параметров.

Широкие возможности подбора режимов работы. 3 алгоритма зажима заготовок (2 мощности нагрева и три различных режима давления в каждом режиме с выбором усилия и контролем этого усилия тензометрическим датчиком, контроль времени нагрева и охлаждения). Возможность выбора мощность нагрева при распределении зон на угловые и средние шины. Параметр задается с пульта без необходимости контролировать амперметры в станине станка, как это происходит на дешевых аналогах конкурентов.

Программное обеспечение позволяет сохранить 60 технологических режимов.

СИСТЕМА БЕЗОПАСНОСТИ

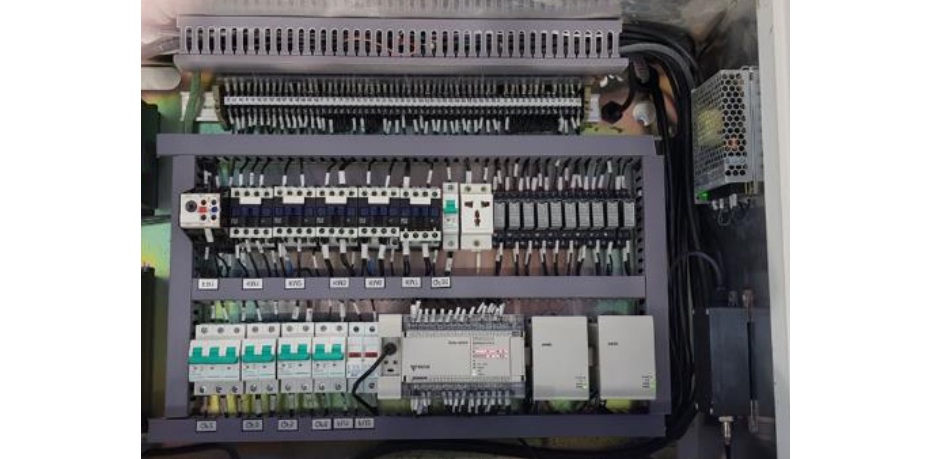

Конструкция станка соответствует международным нормам электрической и механической безопасности СЕ. Электрическое оснащение станка строго соответствует его технической документации. Все компоненты пронумерованы.
Основные компоненты от ведущих мировых брендов.
