Сверлильно-присадочный центр с ЧПУ KDT KD-612KHSA
Модели серии
Особенности модели KDT KD-612KHSA
-
Автоматическая загрузка и выгрузка заготовок
-
Три присадочных группы сверху и снизу
-
Высокая скорость обработки: 130/75/30 м/мин
-
Два фрезерных узла
-
Пазовальная пила
Модели серии
Особенности модели KDT KD-612KHSA
-
Автоматическая загрузка и выгрузка заготовок
-
Три присадочных группы сверху и снизу
-
Высокая скорость обработки: 130/75/30 м/мин
-
Два фрезерных узла
-
Пазовальная пила
Модель
KDT KD-612KHSA
Особенности модели KDT KD-612KHSA
-
Автоматическая загрузка и выгрузка заготовок
-
Три присадочных группы сверху и снизу
-
Высокая скорость обработки: 130/75/30 м/мин
-
Два фрезерных узла
-
Пазовальная пила

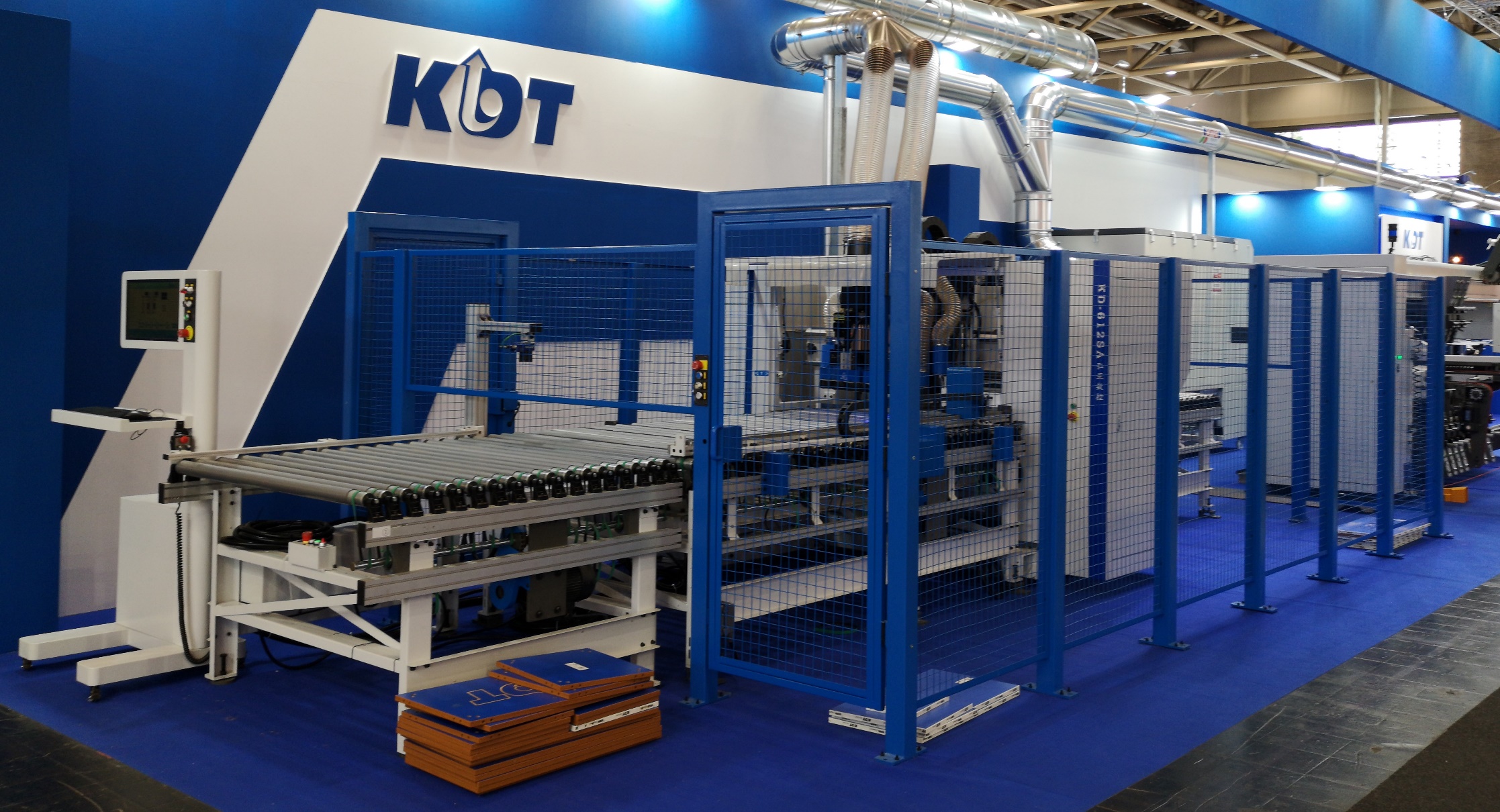

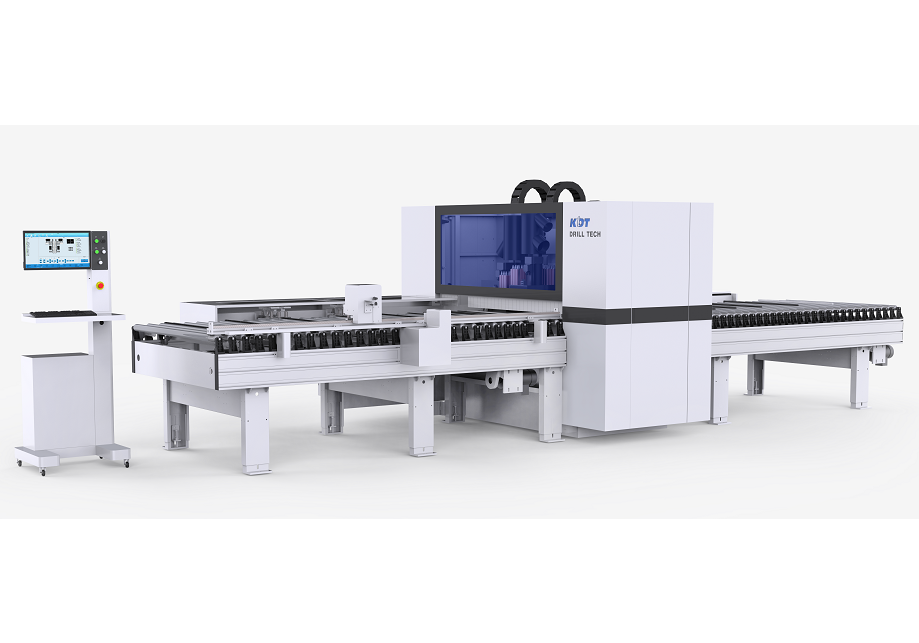

Автоматический сверлильно-присадочный станок с ЧПУ KDT 612KHSA предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов с 6 сторон, что позволяет производить обработку любых карт присадки за один проход детали и фрезерования криволинейных и прямых пазов.
Пазование c помощью дисковой пилы.
Станок спроектирован для работы в поточном режиме с высокой производительностью, где заготовки позиционируются в сам станок автоматически и без участия оператора.
Высокая производительность при малой и высокой партийности.
Возможно объединение в один комплекс до 4-х станков.
Благодаря модульности, можно дополнительно устанавливать станки в уже работающую линию.
Виртуальный тур
Конструктивные преимущества

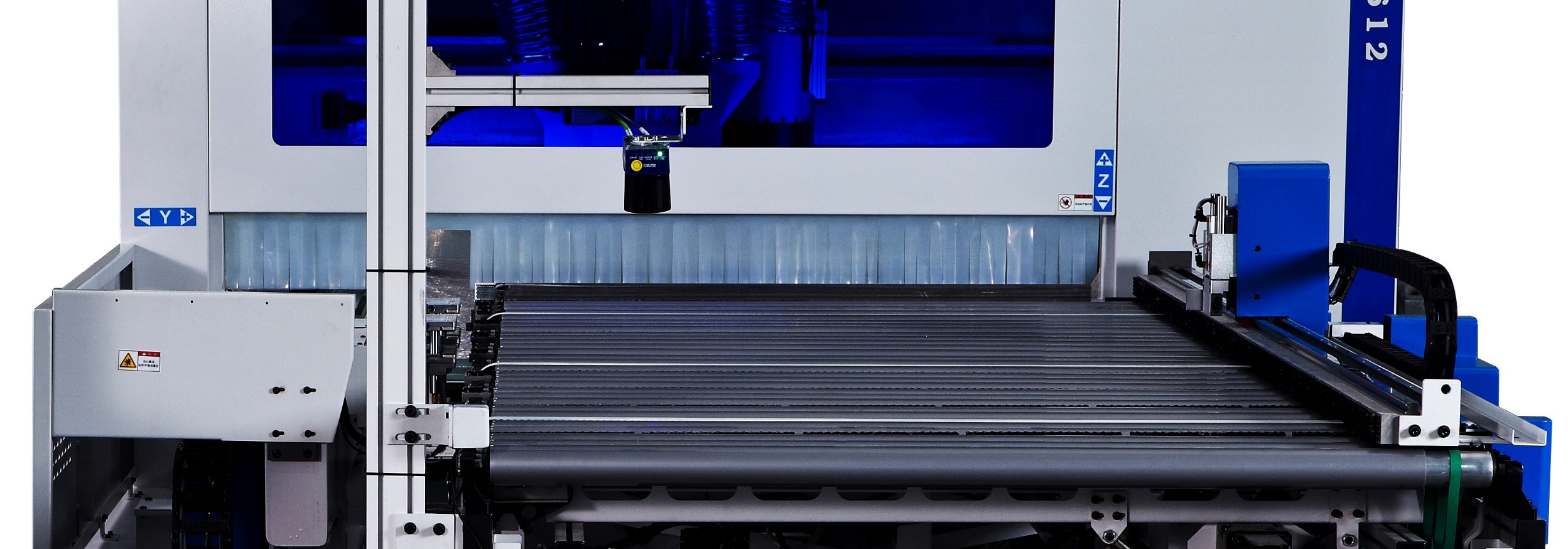

Сверлильно-присадочный станок с ЧПУ KD-612KHSA, способен работать в проходном режиме с высокой производительностью. На входе, станок оснащен автономной смарт-камерой общего назначения DATALOGIC.
Благодаря исключительной гибкости в программировании, гарантированной программным обеспечением Impact, смарт-камера Datalogic, отвечает всем потребностям систем машинного зрения.
Камера считывает штрих или QR код и отправляет данные в ЧПУ станка.

Позиционирование заготовки на станке, происходит без участия человека, благодаря автоматическому боковому выравнивателю.
Перемещение заготовки осуществляется посредством роликового транспортера.
После считывания штрих-кода, боковой выравниватель подходит на максимально близкое расстояние согласно размерам детали. Заготовка упирается в нулевую точку по оси X, и боковой выравниватель позиционирует её по оси Y. Далее два пневматических захвата перемещают деталь в рабочую зону станка для дальнейшей обработки.

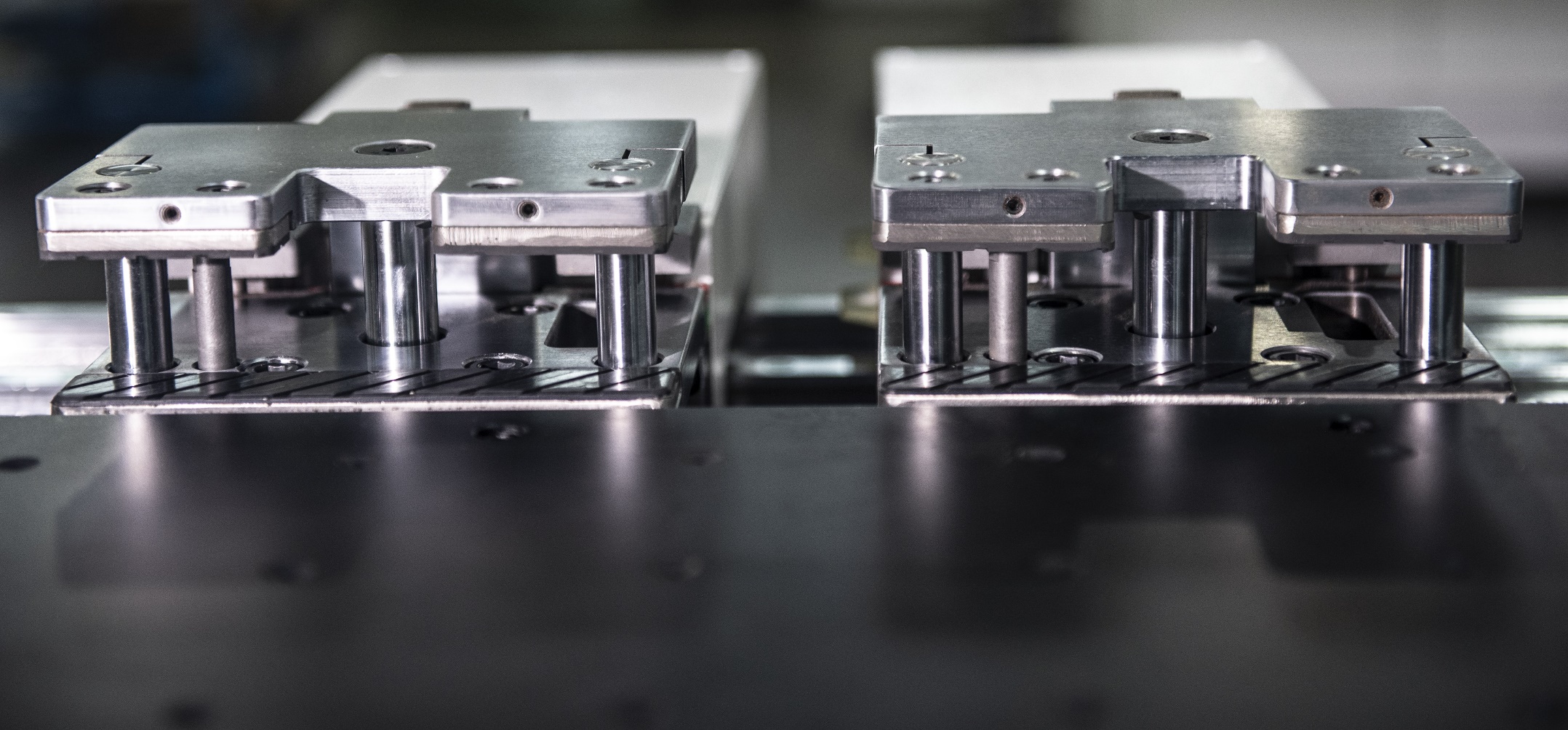

Два пневматических захвата заготовки работают независимо друг от друга.
При перемещении длинных заготовок, в процессе обработки, захваты поочередно перехватывают заготовку. Обрабатываемая заготовка всегда удерживается двумя или каким-то одним из захватов. Таким образом достигается гарантия надежности позиционирования заготовки и отсутствует риск её смещения в процессе перемещения между операциями.
Перемещение захватов происходит посредством сервомоторов, зубчатой передачи шестерня/рейка, по двум призматическим направляющим.

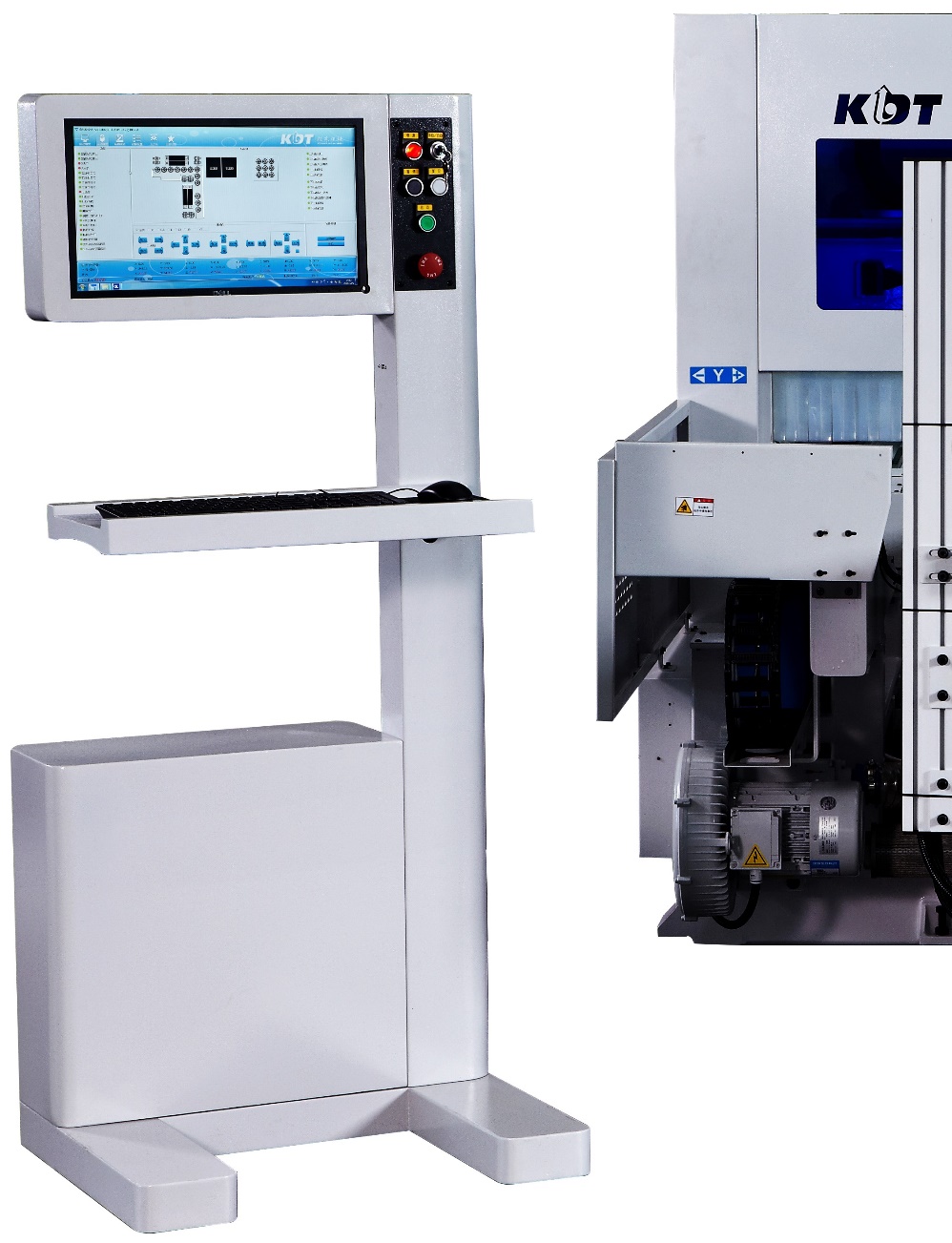

Станок оснащен промышленным компьютером на базе Windows.
Интерфейс управления станком русифицирован.
Станок интегрирован с программой «Базис».

Три сверлильные группы в сочетании с двумя фрезерными узлами и пазовальной пилой, дают высокую производительность и максимум функциональности.
Две группы имеют верхнее расположение + фрезер + пила.
Третья группа расположена снизу + фрезерный агрегат.
Две верхние группы могут работать в симметричном и асимметричном режимах.

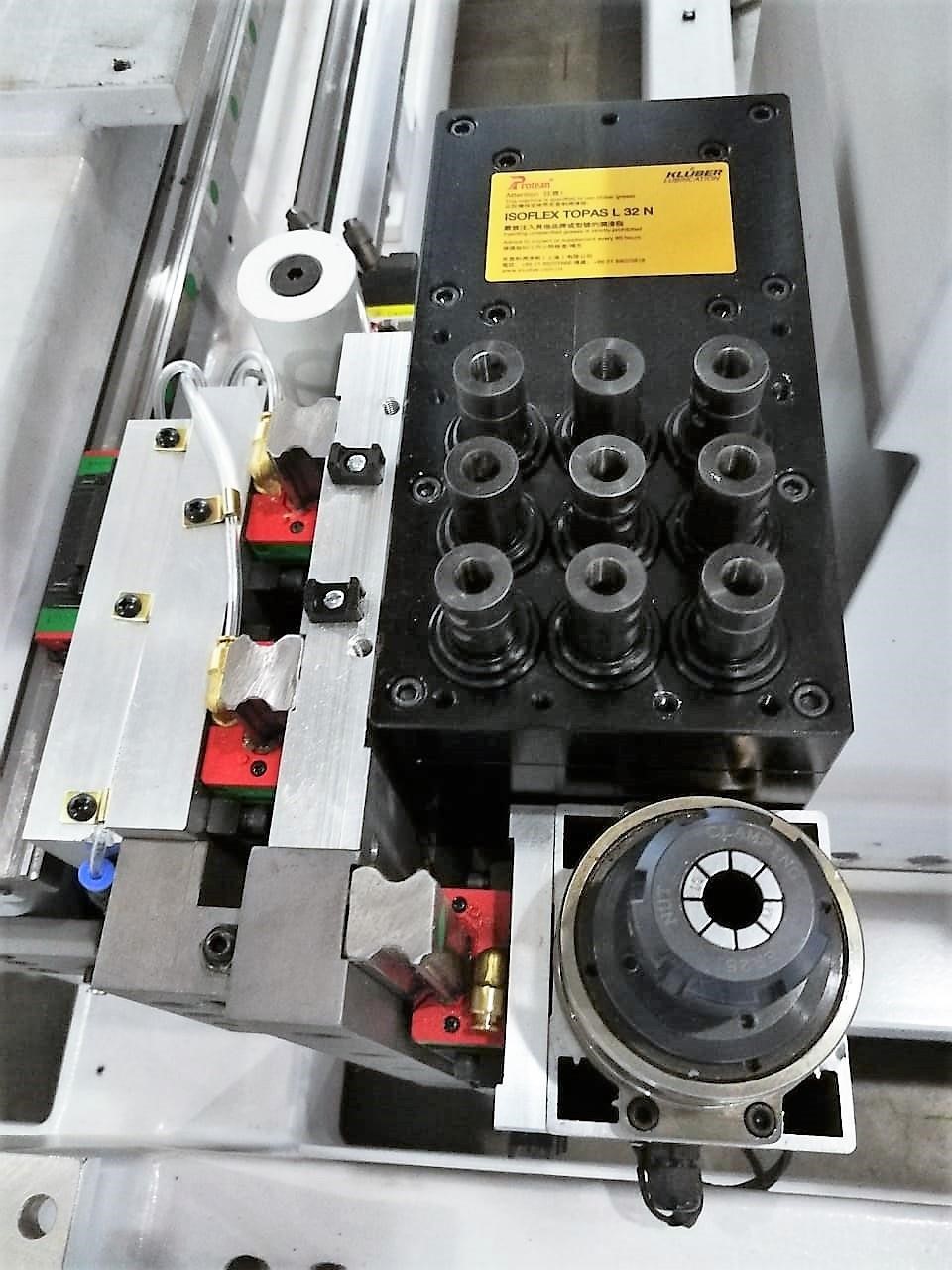

Каждая из двух верхних сверлильных групп укомплектована: 12 – вертикальных шпинделей, 6 горизонтальных шпинделей. В стандартной комплектации установлен фрезерный узел (3,5 кВт) и пазовальная пила.

Нижняя группа укомплектована: 9 вертикальных шпинделей + фрезерный агрегат (3,5 кВт)

Полноценная функция фрезерования с возможностью учёта диаметра инструмента после перезаточки фрезы.
В комплектации KDT KD-612KНSA установлены два фрезерных узла, мощностью 3,5 кВт каждый. Значительно расширяет функционал станка.
Позволяет выполнять такие элементы как: евро-запил кухонной столешницы, фрезеровка фасадов, скос под плинтус, фрезеровка для вставки различной фурнитуры и световых элементов и т.п.
Два фрезерных узла позволяют делать глухую фрезеровку как снизу так и сверху.

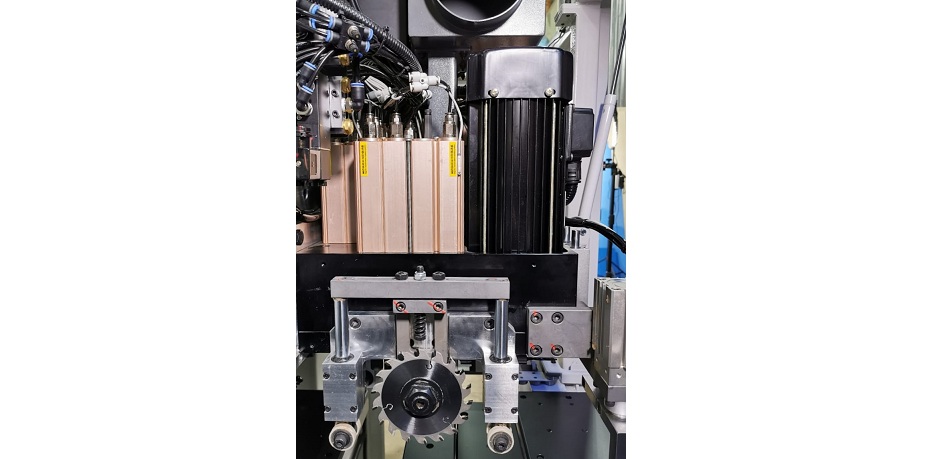

Максимальный диаметр пилы 120 мм, посадочный диаметр 20 мм. Толщина пильного полотна 4мм.

Три независимых патрубка аспирации для сверлильных и фрезерных узлов с автоматическим шибером. Два сверху и один снизу.

Станок интегрирован с программой "Базис" и "К-3".

Поставляется по запросу

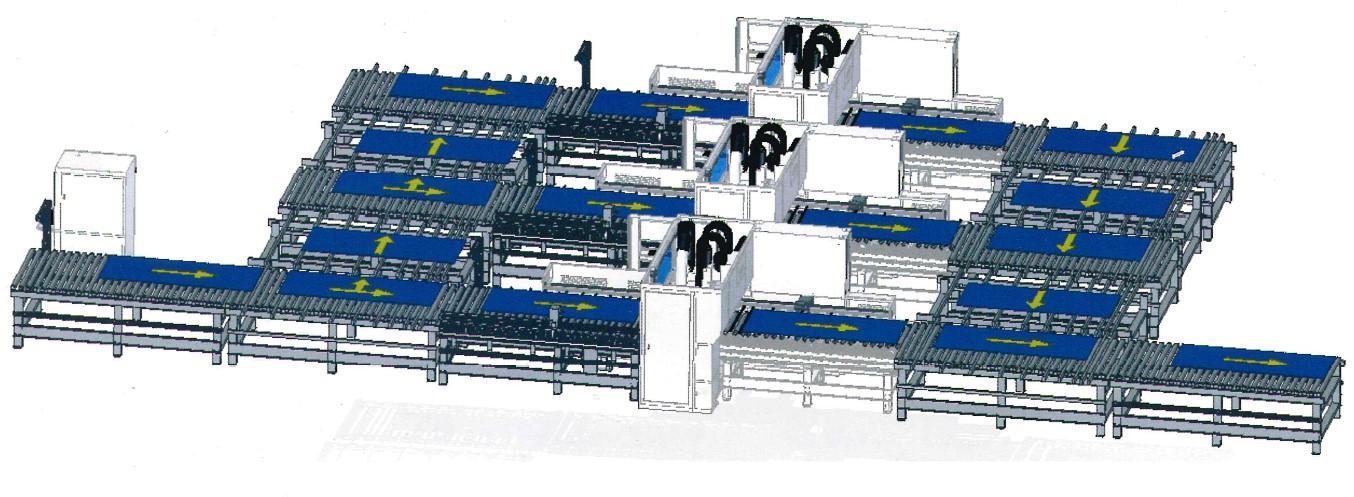

В независимости от количества работающих станков, линия имеет одну точку входа и одну точку выхода.

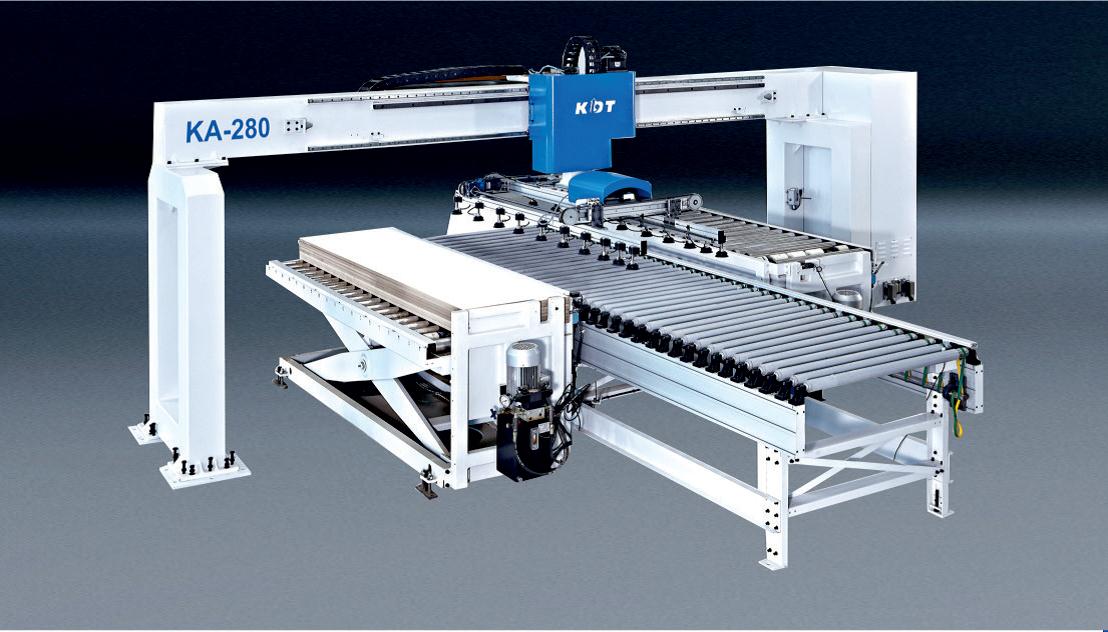

Загрузка заготовок на линию может производиться как оператором, так и автоматическими роботизированными системами. На выгрузке из линии, аналогичным образом могут применяться роботизированные системы, или работать оператор.

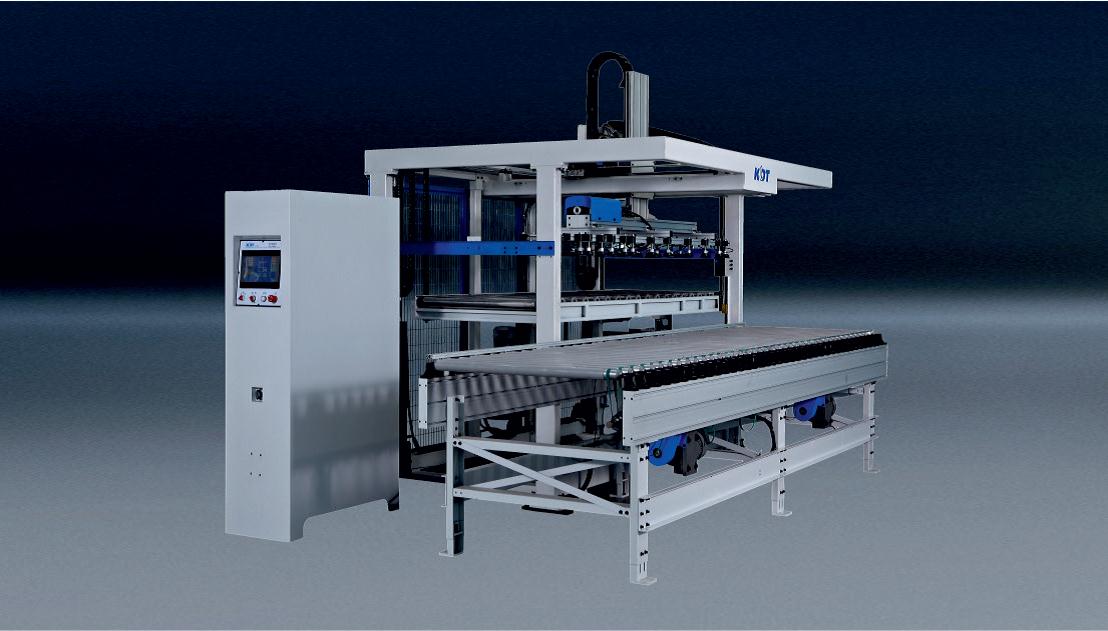

Логическим продолжением сверлильно-присадочной линии KDT на Вашем производстве, может стать автоматическая линия сортировки заготовок. На сортировку будут попадать заготовки, как с присадки, так и с других участков, объединяясь и сортируясь перед финальной операцией по упаковке готовой продукции.

Наименование | KDT KD-612KHSA |
---|---|
Длина заготовки, мм | 300 - 2450 |
Ширина заготовки при работе одного станка, мм | 80 - 1200 |
Ширина заготовки при работе станка в составе линии, состоящей из нескольких станков, мм | 300 - 1200 |
Толщина заготовки, мм | 10 - 60 |
Ширина заготовок для пазования, мм | 50 - 800 |
Размер пильного диска, мм | 120 |
Скорость перемещения по осям X/Y/Z, м/мин | 130/75/30 |
Кол-во вертикальных шпинделей сверху, шт | 24 |
Кол-во вертикальных шпинделей снизу, шт | 9 |
Кол-во горизонтальных шпинделей, шт | 12 (Y-4 шт/ X-8 шт) |
Мощность фрезерного агрегата, кВт | 3,5 x 2 шт. |
Диаметры аспирационных патрубков, мм | 200 +150 + 100 |
Габаритные размеры станка: длина, мм ширина, мм высота, мм |
Габаритные размеры станка 6090 2820 2190 |
Установленная мощность, кВт | 27,4 |
Рабочее давление в пневмосистеме, Бар | 6 |
Масса станка, кг | 4400 |
