Dinçmak (Турция) производит деревообрабатывающее оборудование с 1979 года и имеет огромный опыт в области станкостроения. Продукция компании Dincmak пользуется большим спросом и заслужило доверие деревообрабатывающих компаний по всему миру.
Компания ЛИГА является представителем завода Dinçmak в России и обеспечивает надежный сервис, гарантийное и постгарантийное обслуживание.

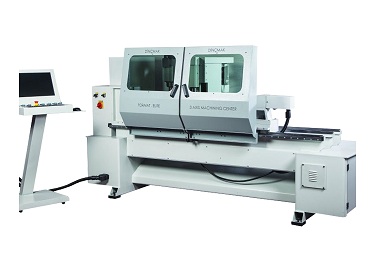

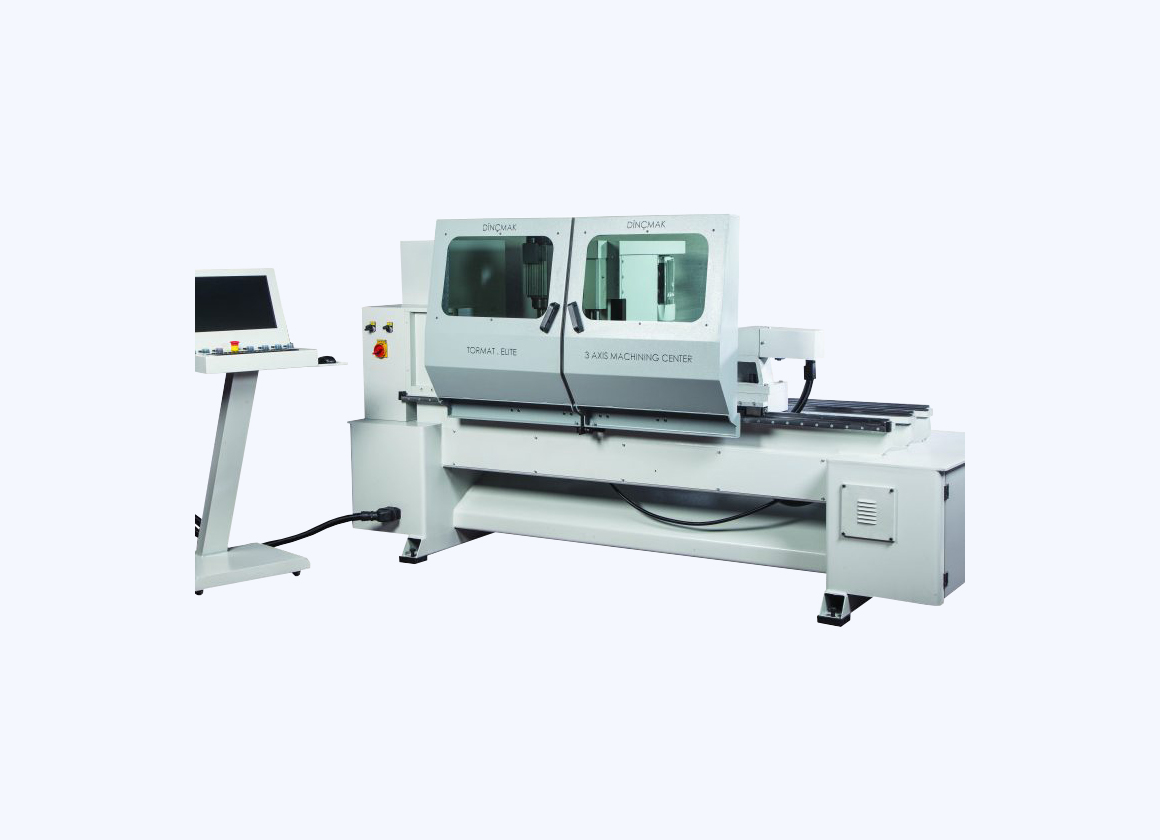

Токарно-фрезерный центр с ЧПУ TORMAT.ELITE предназначен для высокопроизводительного изготовления токарных изделий: балясин, ножек стульев и столов, тел вращения круглой, квадратной и сложной формы.
Конфигурация
Рабочая длина: 1000 мм (1500 мм опционально)
Рабочий диаметр: 200мм (квадрат 140x140мм)
3 УЗЛА: Шейпер (кукуруза), 1 V-образный нож (резец), Фрезерный узел (для фрезерования, сверления, пазования) с ручной сменой инструмента.
Конструктивные преимущества
ТЕХНИЧЕСКОЕ ОСНАЩЕНИЕ
Прямой привод оси вращения А с серводвигателем YASKAWA 1,5 кВт 3000 об/мин.

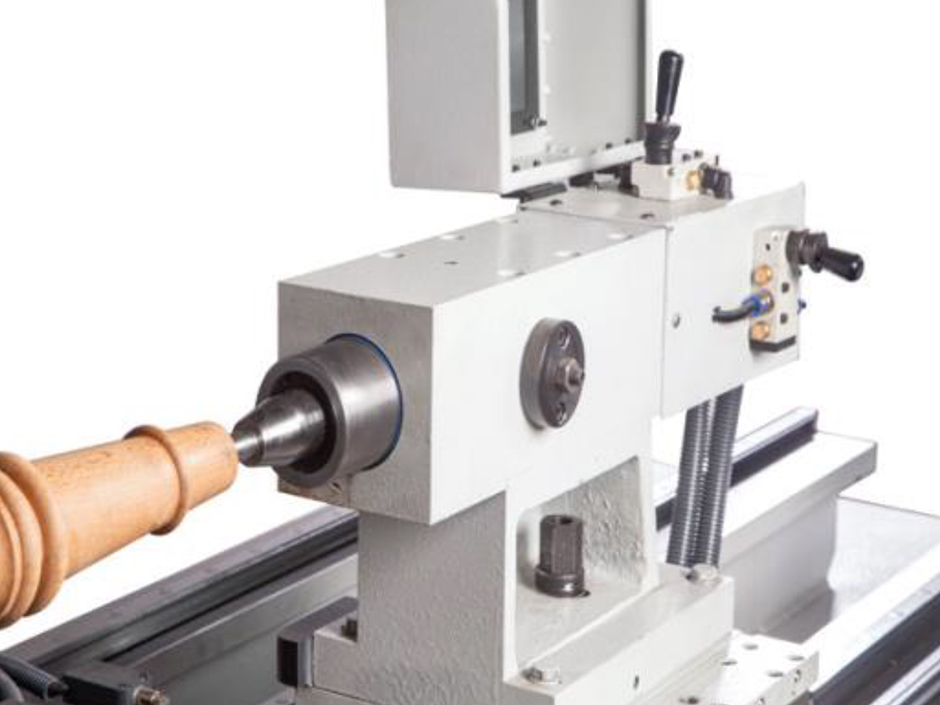

Прижим задней бабки при помощи пневматического цилиндра Pemaks гарантирует надежное крепление заготовки.
Длина 50мм диаметр 100мм.

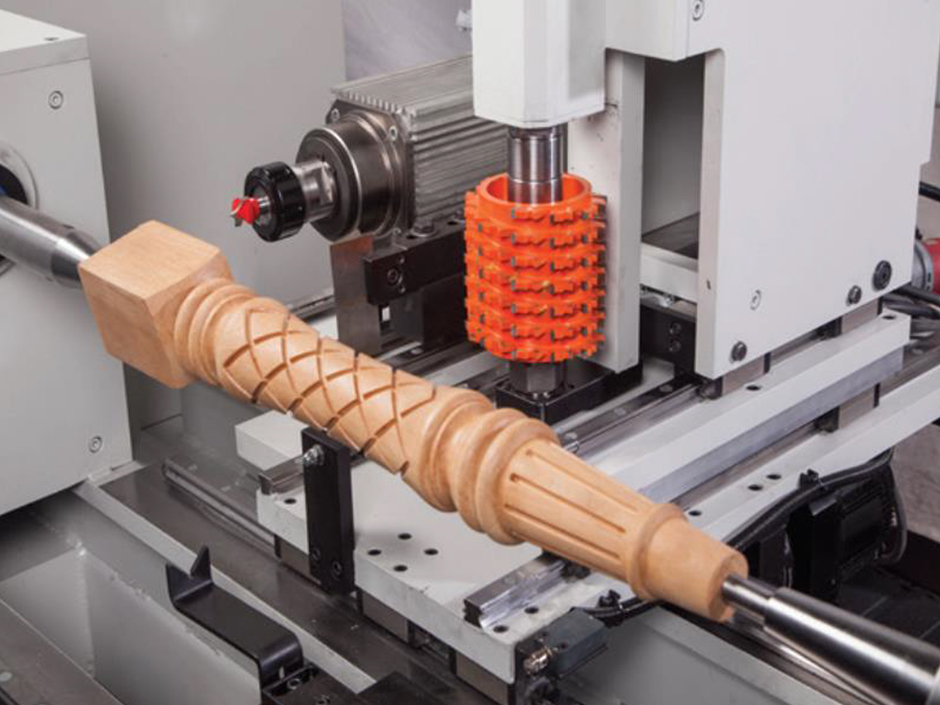

ШЕЙПЕРНЫЙ УЗЕЛ
Шейперный узел, оснащенный фрезой (кукуруза) с рабочей высотой обработки 180 мм.
G3 Fantacci Италия – входит в комплект поставки.
Обеспечивает точную и высокопроизводительную обработку деталей.
Двигатель мощностью 7,5кВт.

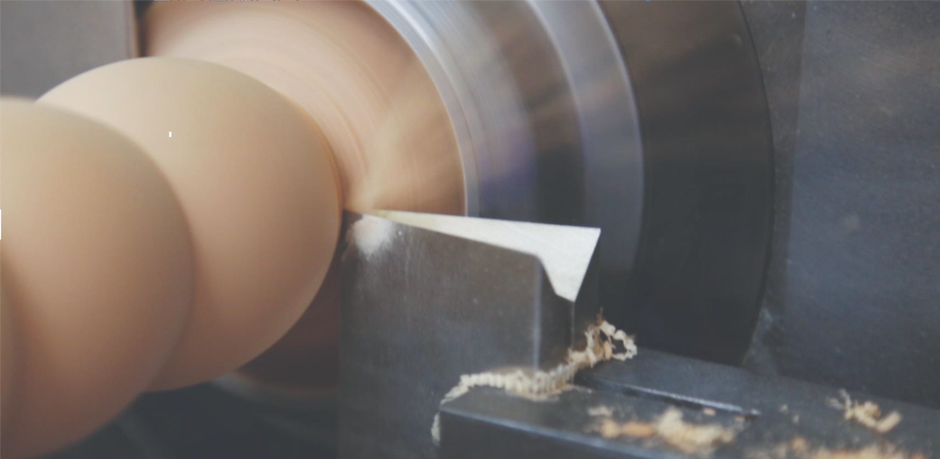

НОЖ
Нож V-образной формы собственной разработки Dincmak.
Специальная высокоуглеродистая сталь повышенной стойкости, обеспечивает точную и качественную обработку.
Входит в комплект поставки.
ЭЛЕКТРОШПИНДЕЛЬ
Электрошпиндель мощностью 4 кВт 18000 об/мин.
Электрошпиндели имеют возможность перемещения по оси Х и Y вместе со всеми агрегатами, а также могут быть оснащены 2-мя разными инструментами.
Это позволяет производить требуемые операции без остановки станка для замены инструмента.
Возможно вертикальное или горизонтальное расположение фрезерного узла на выбор.

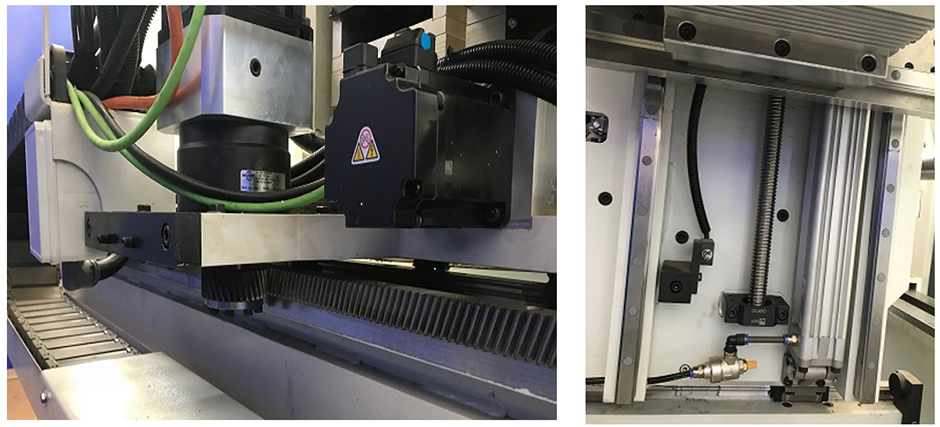

ПЕРЕМЕЩЕНИЯ

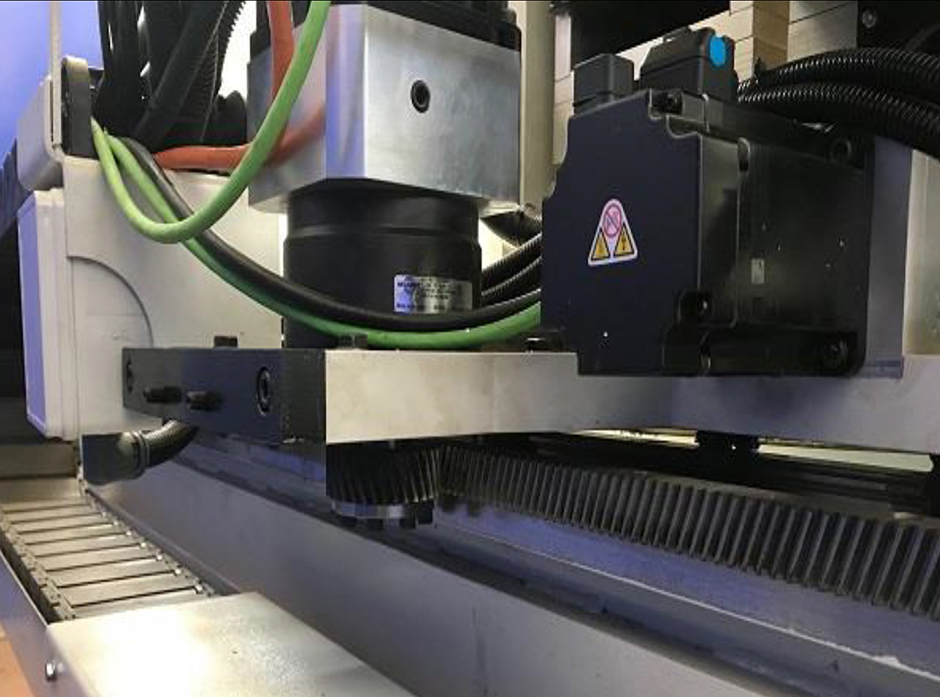

Перемещение по оси X при помощи серводвигателя YASKAWA мощностью 1,5 кВт 3000 об/мин.
Косозубая зубчатая рейка и шестерня GUDEL Германия. Планетарный редуктор.
Линейные направляющие и опорные ролики THK ЯПОНИЯ.
Перемещение по оси Y и Z при помощи серводвигателя YASKAWA мощностью 0,8 кВт 3000 об/мин.
Шарико-винтовая пара THK ЯПОНИЯ.
Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.
Серводвигателя YASKAWA обеспечивают синхронное перемещение, высокую точность и динамику.

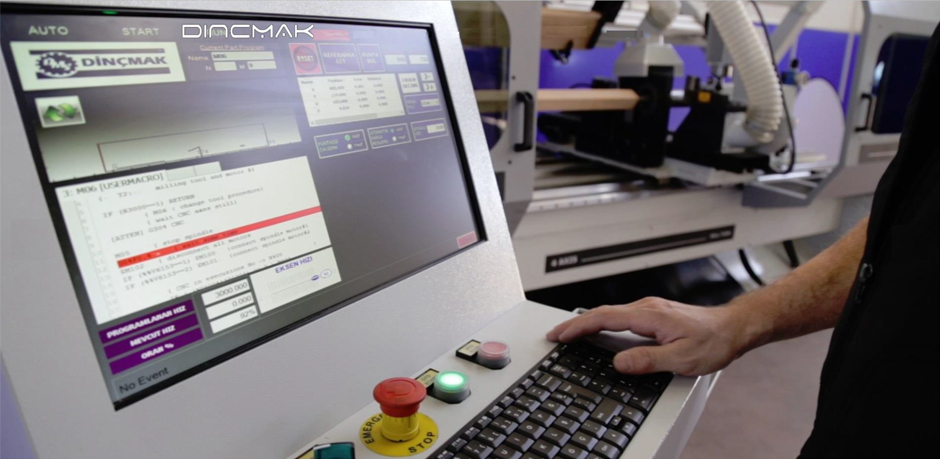

СИСТЕМА УПРАВЛЕНИЯ

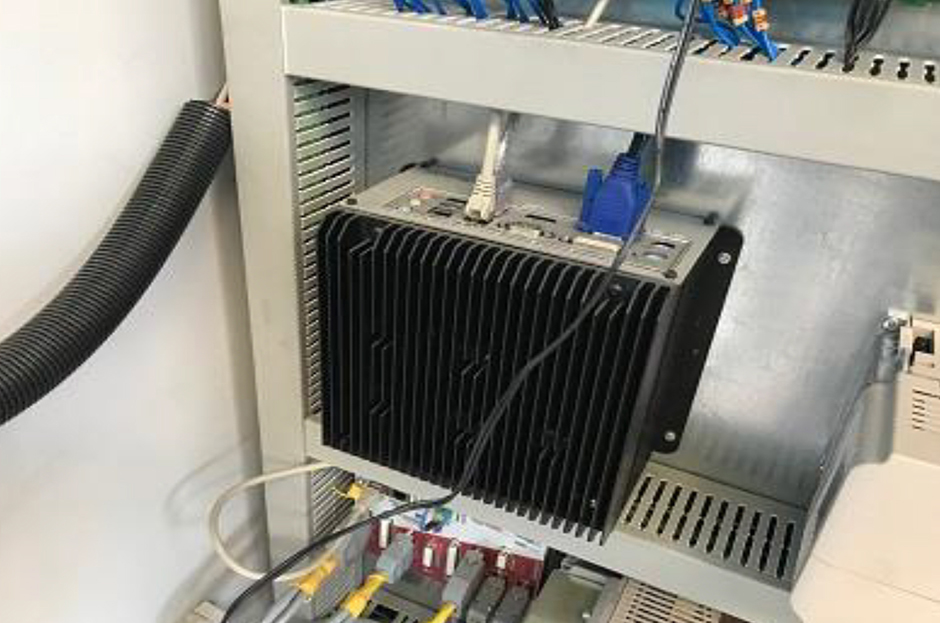

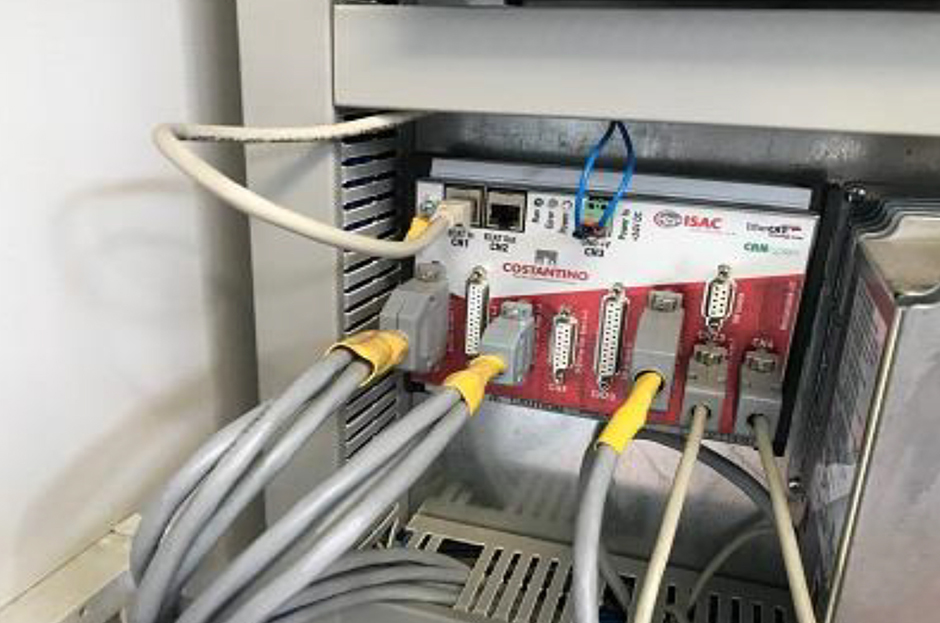

Система управления ЧПУ на базе промышленного компьютера ISAC, Constantino (Италия).
Система управления Constantinio это современное программное обеспечение для токарной и фрезерной обработки от итальянской компании ISAC. Данное программное обеспечение имеет понятный и легкоусвояемый интерфейс и широко используется в металлообрабатывающем и деревообрабатывающем оборудовании, как на отдельных станках, так и в линиях.
Операционная система ПК Windows 8.1. и широкоформатный дисплей 19” обеспечивают оператора высокой информативностью и удобством эксплуатации.

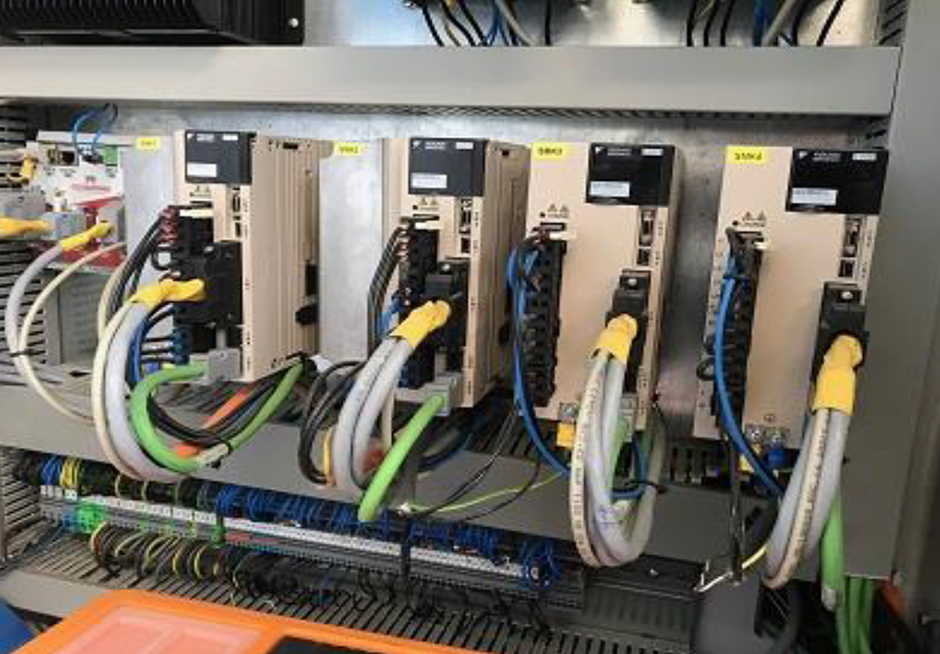

ЭЛЕКТРОКОМПОНЕНТЫ

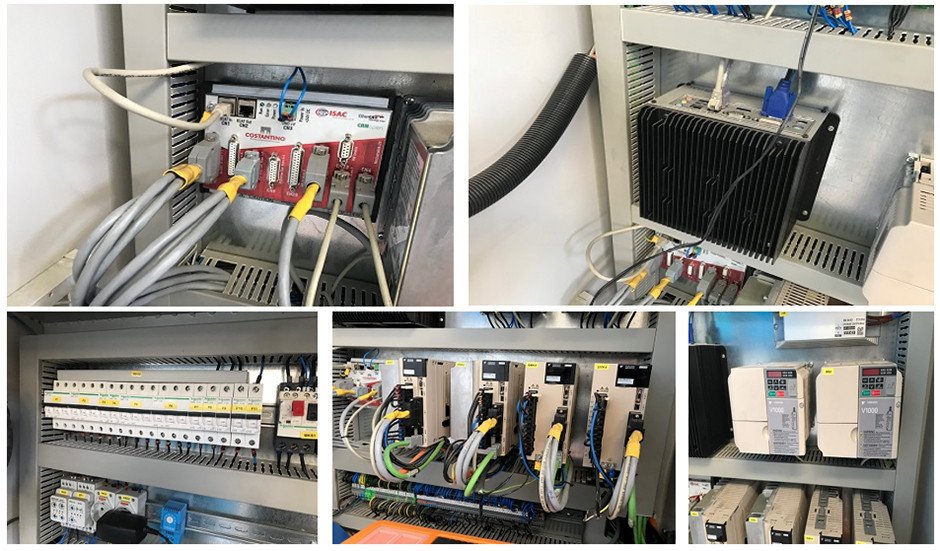

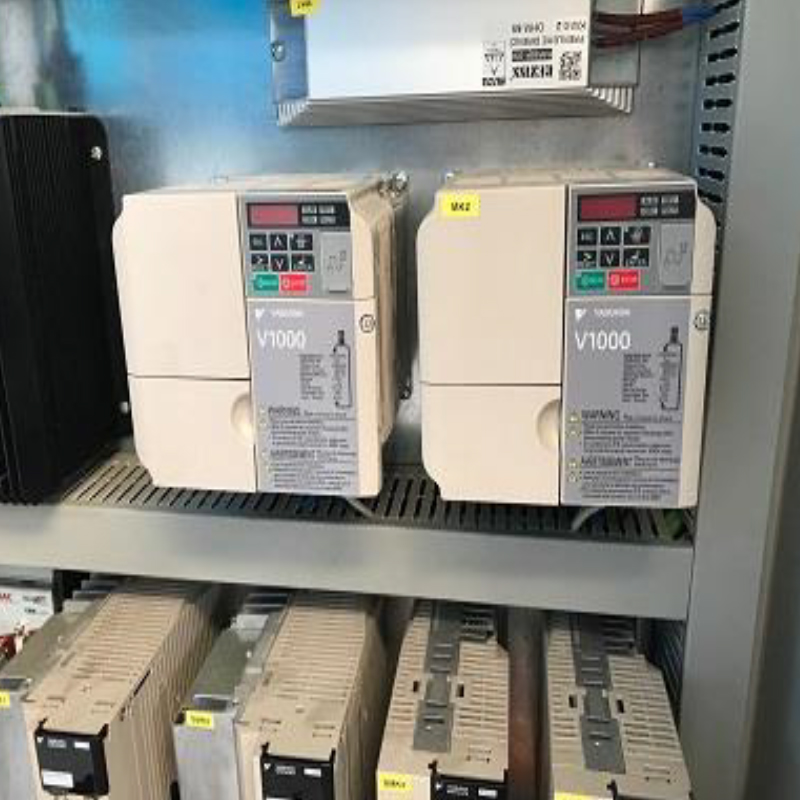

Электрокомпоненты системы управления ЧПУ от всемирно известных производителей Schneider YASKAWA отвечают всем требованиям по надежности и качеству.
СЕРВИС И ОБСЛУЖИВАНИЕ
Профессиональный, оперативный и качественный сервис.
Дистанционное обслуживание с целью обнаружения неисправностей, диагностики, ремонта или оптимизации процесса.
Обеспечивает и поддерживает:
визуализацию интерфейса оператора;
диагностические сигналы;
резервное копирование файлов и возможность их переноса;
апгрейд операторского интерфейса и логики ЧПУ;
онлайн сверку и изменение статуса конфигураций, параметров и программ.
Возможность подключения удаленного доступа к обрабатывающим центрам через интернет-соединение, позволяет получать эффективную поддержку не только от специалистов компании ЛИГА, но и от непосредственных специалистов завода MASTERWOOD.
*Примечание: подключение к интернету обеспечивается силами заказчика (сетевой кабель и модем в комплектацию не входят).
