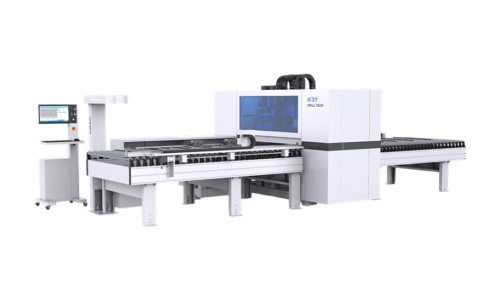

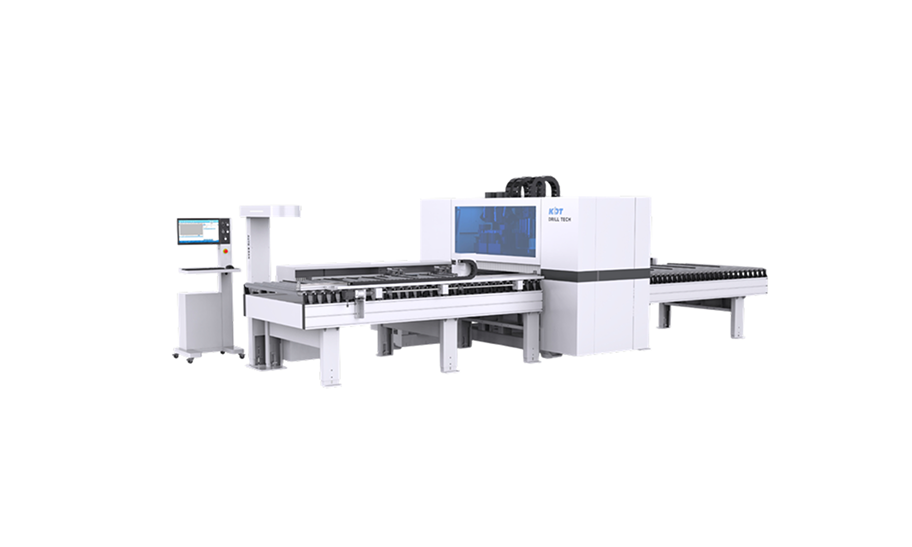

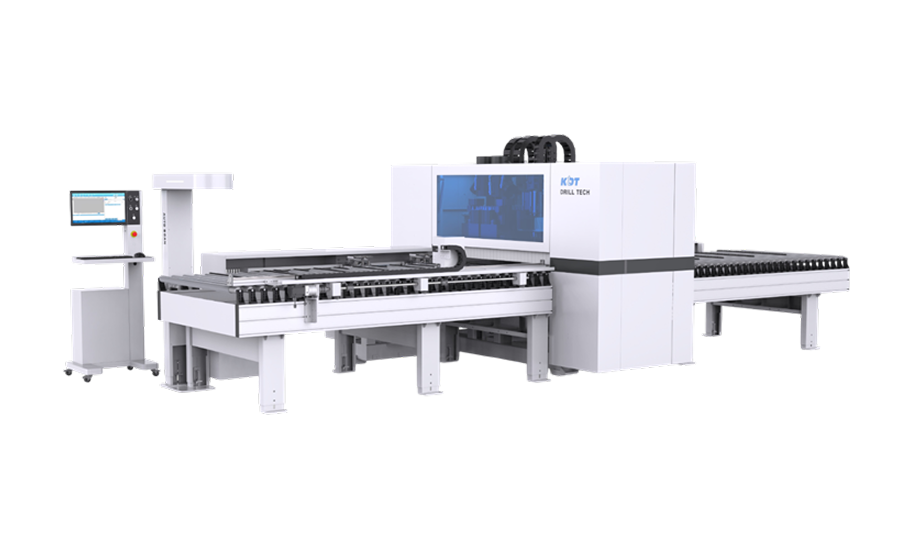

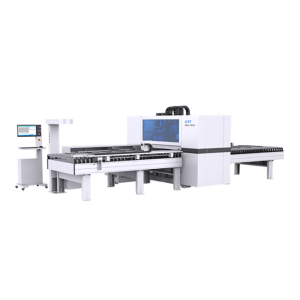

Сверлильно-присадочный центр с ЧПУ KDT KD-612NSZA
Модели серии
Особенности модели KDT KD-612NSZA
-
Уникальный станок с 3 сверлильными головами, 2 сверху и 1 снизу
-
2 фрейзера
-
Автоматическая подача, сканирование и базирование
-
Возможность реализации автоматизированной ячейки
-
Магазин сменных инструментов на 5 позиций, возможность установки 2х стороннего агрегата
-
Макс. ширина заготовки 1220 мм
-
Сверление с 6 сторон
-
Одновременная обработка двух панелей
-
Пазовальный узел
-
Выгрузка деталей вперед/назад
-
Контроль размеров каждой детали и установленного инструмента
-
Расширенные возможности фрезерования
-
Интеллектуальная система оптимизации работы повышает производительность на 35%
-
Интерфейс, удобный и функциональный
-
Обслуживается одним оператором
-
Чтение файлов из БАЗИС
-
Визуализация обработки двухсторонней карты присадки
-
Прогнозирование времени обработки
-
Статистика рабочего процесса
Товар в наличии
Особенности модели KDT KD-612NSZA
-
Уникальный станок с 3 сверлильными головами, 2 сверху и 1 снизу
-
2 фрейзера
-
Автоматическая подача, сканирование и базирование
-
Возможность реализации автоматизированной ячейки
-
Магазин сменных инструментов на 5 позиций, возможность установки 2х стороннего агрегата
-
Макс. ширина заготовки 1220 мм
-
Сверление с 6 сторон
-
Одновременная обработка двух панелей
-
Пазовальный узел
-
Выгрузка деталей вперед/назад
-
Контроль размеров каждой детали и установленного инструмента
-
Расширенные возможности фрезерования
-
Интеллектуальная система оптимизации работы повышает производительность на 35%
-
Интерфейс, удобный и функциональный
-
Обслуживается одним оператором
-
Чтение файлов из БАЗИС
-
Визуализация обработки двухсторонней карты присадки
-
Прогнозирование времени обработки
-
Статистика рабочего процесса
Связь с ведущим специалистом:
8 800 707 74 77Товар в наличии
Модель
KDT KD-612NSZA
Особенности модели KDT KD-612NSZA
-
Уникальный станок с 3 сверлильными головами, 2 сверху и 1 снизу
-
2 фрейзера
-
Автоматическая подача, сканирование и базирование
-
Возможность реализации автоматизированной ячейки
-
Магазин сменных инструментов на 5 позиций, возможность установки 2х стороннего агрегата
-
Макс. ширина заготовки 1220 мм
-
Сверление с 6 сторон
-
Одновременная обработка двух панелей
-
Пазовальный узел
-
Выгрузка деталей вперед/назад
-
Контроль размеров каждой детали и установленного инструмента
-
Расширенные возможности фрезерования
-
Интеллектуальная система оптимизации работы повышает производительность на 35%
-
Интерфейс, удобный и функциональный
-
Обслуживается одним оператором
-
Чтение файлов из БАЗИС
-
Визуализация обработки двухсторонней карты присадки
-
Прогнозирование времени обработки
-
Статистика рабочего процесса
Сверлильно-присадочный центр с ЧПУ KDT KD-612NSZA предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон.
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
Выгрузка обработанных деталей назад позволяет увеличить эффективность оборудования. Возможна интеграция со системами автоматизации.
Макс. ширина заготовки 1220 мм
Скорость движения: 140/90/50 м/мин
Визуализация обработки двухсторонней карты присадки
Сканер для считывания карты присадки по штрих-коду
Верхняя сверлильная группа: 2 сверлильные головы 26 (13+13) вертикальных, 19 (10+8) горизонтальных
Верхний фрезерный узел 5.5 кВт
Нижняя сверлильная группа: 9 вертикальных
Нижний фрезерный узел 3.5 кВт
Магазин сменных инструментов на 5 позиций, возможность установки 2х стороннего агрегата
Конструктивные преимущества
|
СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВЭто фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации. |
|
Ai Smart искусственный интеллектAi Smart интеллектуальная оптимизации работы станка |
|
Автоматическая подача, сканирование и базированиеАвтоматическая подача по роликам. Сканер в автоматическом режиме сканирует этикету определяя нужную карту присадки. Система базирования работает чётко и быстро, позволяя ускорить время обработки до 20% |
|
Компоновка верхней и нижней сверлильных групп
Верхняя сверлильная группа: 26 (13+13) вертикальных, 18 (10+8) горизонтальных. Нижняя сверлильная группа: 9
Фрейзер: верхний 5,5 кВт + нижний 3,5 кВт |
|
Магазин сменных инструментовФрезерный узел оснащен функцией автоматической смены инструмента 2 уровня на 5 позиций. Возможность установки 2х стороннего агрегата (опция). Станок может справиться с любой картой присадки, расширить ассортимент и уникальность
выпускаемой продукции. |
|
Пазовальный узелПазовальный узел - Ø120*20*4 мм |
|
Программное обеспечениеПрограммное обеспечение позволяет сделать симуляцию и рассчитать время обработки |
|
Компьютер, простота в эксплуатацииРабота с картами присадки из программы «Базис-мебельщик» Формат файлов MPR, XML, DXF, BPP, PDX. Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла. |
|
Захват заготовокДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
|
Рабочий столРабочий стол оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо |
|
ПозиционированиеВозможность выбрать один из режимов двойного позиционирования в соответствии с размером панели, в результате более высокая точность и эффективность при позиционировании. |
|
Фрезерный узелМощный фрезерный узел с прижим с воздушной подушкой, снижает вибрацию, повышает точность. Запатентованная технология завода KDT. |
|
Интегрированный конвейер удаленияКонвейер для удаления из зоны обработки стружки и пыли. |
|
ИНТЕГРАЦИЯ С "БАЗИС"Станок интегрирован с программой "Базис" |
